汽车液压动力转向与前悬架实验装置,机械速度波动实训装置
一、产品简介

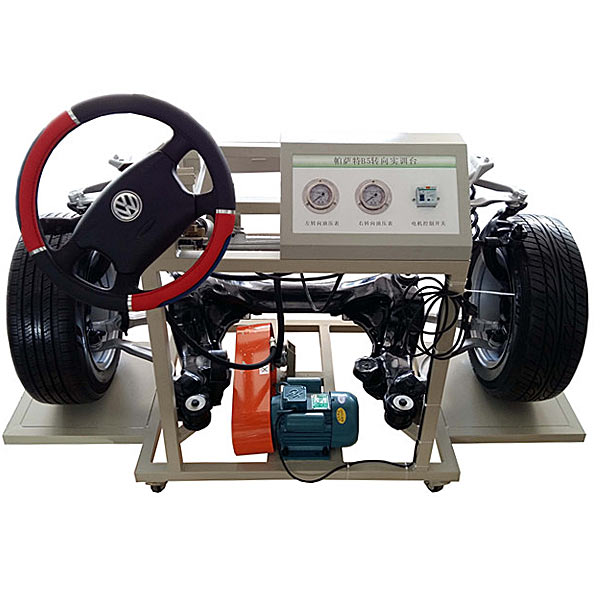

该设备采用汽车前桥总成为基础,全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要,完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。
二、功能特点
1.真实可运行的汽车转向系和前桥悬架部件,充分展示动力转向与独立悬架的组成结构。
2.由三相电机做动力源带动助力泵工作,操纵方向盘,真实演示汽车动力转向的工作过程。
3.实训台安装有压力表,实时显示转向时助力油压的参数变化。
4.车轮底部装有转角盘,可分别显示各轮转向角度。
5.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
6.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
汽车液压动力转向与前悬架实验装置,机械速度波动实训装置
ZRJX-FLD-1飞轮调速创新组合实验台
一、实验目标
1)满足机械速度波动测试仿真实验。调节转速观察机械的速度波动现象,求解系统运转的不均匀系数,绘制实测与仿真对比曲线。
2)满足机械速度波动调节实验。分别改变飞轮大小和工作阻力的大小,观测机械速度波动变化情况,并与理论计算结果进行比较分析,进而掌握周期性速度波动的调节方法和设计指标,掌握飞轮设计方法及计算飞轮转动惯量。
二、性能特点:
1)配有大小飞轮,可比较不同飞轮质量的调速效果。
2)配有刚度不同的弹簧作为滑块的工作阻力,测试、比较在不同负载状态下机械运转的工作阻力及速度波动。
3)工作机械系统速度可调,以测试、比较不同转速下的速度波动情况及在不同转速下的调速效果。
4)确保组成实验台的各个运动构件有良好的配合间隙,使用寿命长。
三、主要技术参数:
大飞轮1个φ175×28;
小飞轮1个φ145×25;
基圆半径r=40mm推杆升程h=15;
直流调速电动机1台电压220V;N=125W转速n=1500r/min;
角位移传感器2个;
输出电压/脉冲数:5V/1000P,5V/360P;
软件光盘1张;
外形尺寸:500X600X460mm
