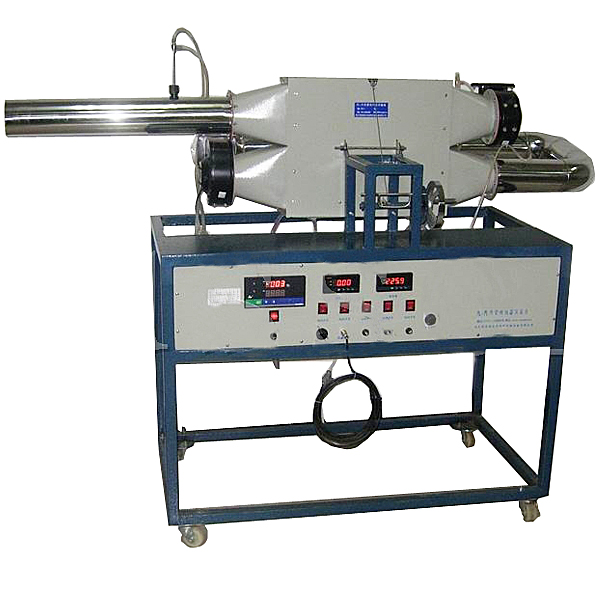

换热器换热量实训装置,ABS电控原理实训装置
实验目的:
1、测量翅片管式热管换热器换热量与分析热端介质温度关系。
2、可进行热管倾斜角度对热管工作性能影响的实验。
主要配置:
翅片管式热管换热器,加热段循环加热风道,被加热段加热风道,鼓风机,循环风机,笛形管流量计配差压传感器,加热由固体调压模块无级调节,信号输入巡检仪显示温度、压差,电流表,电压表,不锈钢台架及控制屏等。
技术参数:
1、输入电源:单相AC220V±10% 50Hz,功率500W。
2、低噪音离心风机 ,功率:250W, 流量:1000 m3/h。
3、毕托管流量计配斜管微压计测流速:量程-10-700pa。
4、冷、热端测速段风管直径Φ100mm,热段空气采用循环系统,系统温升快;翅片式(铝轧片管)热管换热器,尺寸 Φ20 × 420mm ,材质紫铜管。
5、温度测量:测量系统配置有智能温度控制仪表(PID调节控温,精度 ±0.2℃),高精度PID调压模块电路。
6、外形尺寸:1500×550×1600mm,外形为不锈钢可移动支架,带双刹车轮。
7、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
换热器换热量实训装置,ABS电控原理实训装置
一、产品简介
该设备采用 ABS制动系统实物制作,充分展示ABS制动系统的组成结构和工作过程。
适用于学校对ABS制动系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的ABS制动系统,充分展示ABS制动系统的组成结构和工作过程。
操作控制各类开关,可演示动ABS制动电控系统(电磁阀工况等)工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析动变速器电控系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测ABS制动系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.设备安装有诊断座,可连接专用或通用型汽车解码器,对ABS制动系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.设备面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷塑工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。
6.设备工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
7.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
