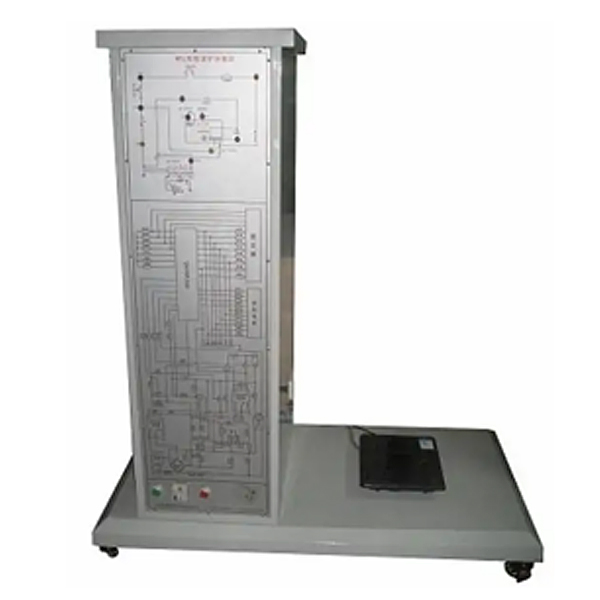

电磁炉维修实训装置

1.配套性  本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。

2.实用性  本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的电磁炉故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。

3.综合性  实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握电磁炉的工作方式，提升学生的综合能力和维修技能。

二、技术性能

1.输入电源：单相三线～220V±10%  50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.整机容量：＜3kVA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

三、系统组成

本装置由电磁炉实物、电气控制板、实训考核系统和实训柜组成。

1.电磁炉实物：采用流行的BOKING新一代超微晶面板设计；

2.电气控制面板：电磁炉的电气控制系统，包括振荡电路、IGBT激励电路、 PWM脉宽调控电路、同步电路、VAC检测电路、电流检测电路、VCE检测电路、浪涌电压监测电路、过零检测 、锅底温度监测电路、IGBT温度监测电路；

3.实训考核系统：故障设计机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；

4.实训柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定。柜体为防水、防火、耐磨铝合金材料，结构坚固。同时可以把实物和控制板结合起来，便于学生操作。

电磁炉维修实训装置,絮凝沉淀实训装置

一、实验目的：
给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。机械反应斜板沉淀池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和斜板沉淀池内部构造的实验装置。希望达到以下目的：
1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；
2、掌握机械反应池和斜板沉淀池水流方向和操作使用方法，观察絮体生成和沉淀的状况。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、絮凝水量：0.84L/h
3、絮凝时间：10min
4、搅拌浆线速度 0.2～0.5m/s（可调）、
5、装置外形总尺寸：长×宽×高=1170mm×300mm×600mm
6、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，300×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、絮凝塔1套、透明有机玻璃材质、壁厚8mm，Ø 200×700mm；（含304不锈钢搅拌器1套）、
5、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；
6、流量测量与调节：转子流量计1只、（0.1～1m3/h）
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，
8、配套UPVC连接管道和阀门（中财品牌）。
9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
