626B型 小型风洞实训设备

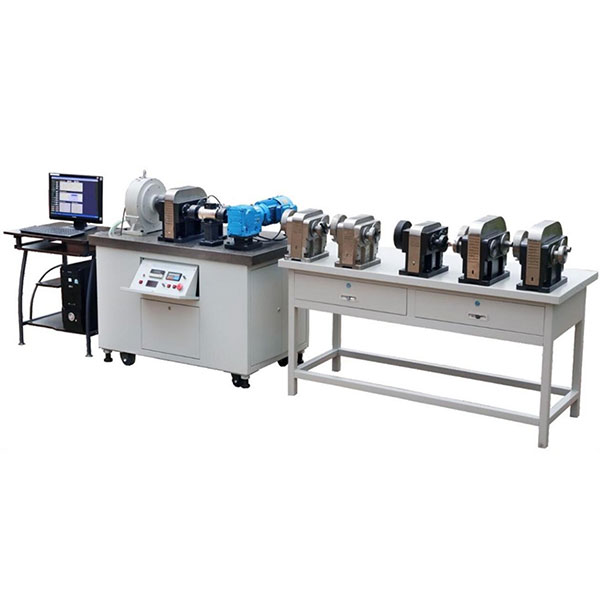

一、产品图片
二、设备部件参数：
风洞实训设备、手持式风速测量仪、设备使用手册。
本产品是一款小型风力发电演示教学设备。具有实验方便、易懂等优点。风力发电包含的风电转换、整流、滤波等单元，各部件功能能够清晰的展示在本款教仪产品的操作中，设备元件参数与功能表如下：
|
配件名称 |
技术性能参数 |
功能说明 |
|
设备尺寸 |
1200mm |
|
|
设备直径 |
550mm |
|
|
设备高度 |
约800mm |
|
|
风电单元 |
||
|
风机类型 |
垂直轴风力发电机 |
|
|
额定功率 |
10W |
|
|
输出电压 |
DC 0-30V |
|
|
风速范围 |
0-8米/s |
|
|
负载及附件 |
||
|
负载 |
红、蓝、绿 LED灯 |
|
|
测风仪 |
0-30m/s |
|
三、装箱清单表
|
产品名称 |
型号规格 |
数量 |
单位 |
备 注 |
|
风洞实训设备 |
SB-626B |
1 |
台 |
1200×600×800（㎜） |
|
轴流风机 |
220V 0.75KW |
1 |
台 |
|
|
有机玻璃风洞 |
|
1 |
个 |
|
|
风力发电机 |
垂直 10W |
1 |
台 |
|
|
风速调节器 |
|
1 |
只 |
|
|
手持拭风速仪 |
0-30m/s |
1 |
只 |
|
四、基本操作
本风洞实训识设备所需电源为单相220V供电，在接入电源前仔细核对，以免因电源问题损坏设备。
上电操作：
1、将设备自带的电源线接入220V电源
2、顺时针转动模拟调速开关，转到底为*大。
启动原则为先将调速开关转至*大，待轴流风机正常启动后再慢慢调节至实验所需风速。
3、实验过程中，需2人配合，1人调节风速，1人观察风速及LED负载，以便实时查看LED指示灯点亮情况。
