一、传热过程综合实训装置系统的组成及特点

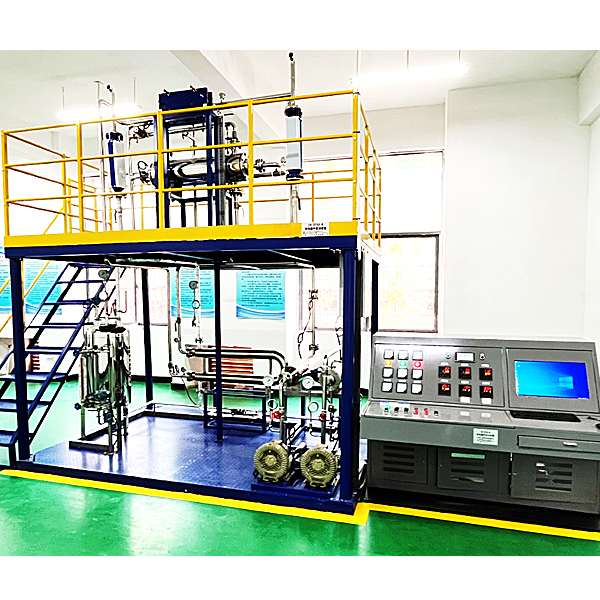

设备主体：对象部分：长×宽×高：3700×2000×3500mm，整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板）
1、系统换热体系有：水蒸汽-空气（双列管换热器）；冷空气-热空气（套管、列管、板式）；水-热空气体系（￠159单列管换热器）。
2、以￠159列管换热器为主体做传热实训，双并行列管换热器结构，操作时可一套为正常操作，一套为故障操作，相互比较，双并行列管换热器也可进行换热器的串/并联操作。要求系统列管换热器壳程内的蒸汽压力及流量调节系统可控。同时系统可自动设置了故障点，实训学生的排障能力（气堵、水堵)。
3、将列管换热器做成可剖解式，不安装在系统上，便以老师对学生讲解换热器的结构，使学生加强对换热器结构的认识了解。
4、温度采用高精度进口贴片式精微Pt100+智能巡检记录仪测量。每一个温度带就地数显变送，流量检测带就地数显变送，计算机进行数据采集、过程控制的基本原理和过程。蒸汽源采用工业标准全自动蒸汽发生器。传热管路采用管道法兰联接,不但密封性能好,而且拆装方便。就地显示检测控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯接口）。
5、就地智能仪表电器控制台：钢制喷塑内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。
传热过程综合实训台,机电一体化综合实验台
一、产品概述
该套系统是基于《国家中长期人才发展规划纲要(2010-2020年)》对经济社会发展重点领域急需紧缺专门人才及创新型科技人才的培养要求，依据国家相关职业工种培养及鉴定标准，结合中国当前制造业的岗位需求，接轨世界技能竞赛（World skills）相关标准及规程开发设计而成。该套系统由“工作站”(Working Station）形式综合体现。
“工作站”可以模块方式自由组合，形成多种模式，操作者不但在实习、工作中培养、训练了机械装调、电气管路连接、程序设计、工业机器人应用、传感器应用、计算机应用、检修排故、触摸屏组态、伺服、步进驱动控制等机电专业技能，同时也体验到职业素养中的社会能力与方法能力。
该设备技术涵盖面广，定位前瞻，是机电一体化专业教学实习、技能鉴定和技能竞赛的**载体。
二、产品结构
每个独立的单元由实训桌、执行机构及挂板构成。每套设备除配独立的单元外，还配装配桌、工具柜、电脑桌等。
实训桌：采用冷轧钢板折弯焊接，表面静电喷塑，实训桌面采用防火、防水、防腐蚀的木质面板。实训桌下方装有四个万向轮和四个可调脚，万向轮移动时用，可调脚固定时用，对于地面不平造成设备放置不稳等情况进行临时调整。实训桌台面是用铝型材拼接而成，方便学生将工件在其上任意位置、不同方向灵活布局安装。
执行机构：采用铝板精加工后组装而成，表面喷砂后阳极氧化，既防腐蚀又美观大方。
挂板：斜装于实训桌正下方，可很方便地取、卸。挂板上装有plc、变频器等电器元件，统一由电缆线及快速插头与实训桌上的执行机构连接。
装配桌：有机械装配桌和电气装配桌各一台。均由台身和台面两大部分组成。台身用方管焊接喷塑后组装连接，台面用高密度中纤板，表面贴压防火板，耐腐蚀、防静电。整个装配桌可随意拆装，方便运输安装。
工具柜：用冷轧钢板折弯焊接，表面静电喷塑。工具柜有多个抽屉，可储藏工具，下面装4个万向轮，可推入工具柜的下方空隙处。
电脑桌：采用冷轧钢板折弯焊接加中纤板台面组装而成。下面装4个万向轮。
