自动变速器电控系统实验装置,便携式气动控制实验装置
一、产品简介

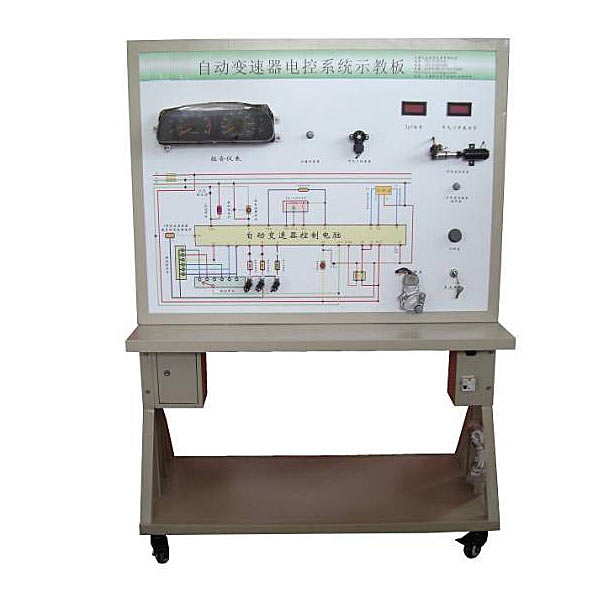

该设备采用自动变速器电控系统实物制作,充分展示自动变速器电控系统的组成结构和工作过程。
适用于学校对自动变速器电控系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的自动变速器电控系统,充分展示自动变速器电控系统的组成结构和工作过程。操作控制各类开关,可演示动变速器电控系统(换档/电磁阀等)工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析动变速器电控系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测变速器电控系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板安装有诊断座,可连接专用或通用型汽车解码器,对变速器电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷塑工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、检测仪器等。
6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
自动变速器电控系统实验装置,便携式气动控制实验装置
一、设备概述
本实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成,结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验,适合职业院校液压与气动传动技术等课程的实训教学需要.
微型空气压缩机(客户自备),
供电电压: AC 220 V±5%,50Hz;
控制电压:DC24V;
工作环境温度:-5℃~40℃;
安全保护措施:安全性符合相关的国标标准;
外形尺寸(长×宽×高):550mm×370mm×230mm;
二、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
