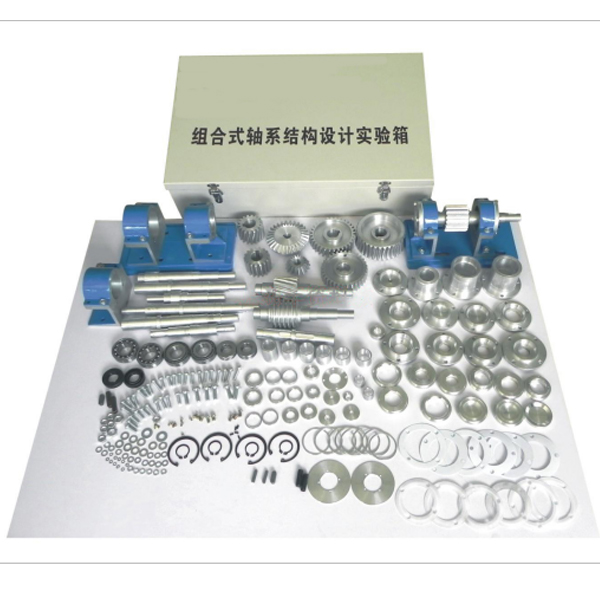

一、主要特点：
1、 本实验箱具有轴系结构设计和轴系结构分析两大实验功能，培养学生的机构设计能力具有良好的使用效果；
2、 零件轴的结构形式多样，使学生的灵活性和多样样有更深入的了解
3、 轴及轴上零件定位准确、固定可靠、轴上零件便于拆装和调整。
4、 基本零件中共有68种125件，另配有标准件7类166件，
5、 能方便地组合出数三十一种轴系结构方案，具有内容系统，方案多样的优点。
6、 配有实验指导书和装拆工具供学生按照设计思路进行装配和模拟设计。
7、 实验箱可供5-7人使用。
8、教师教学设计系统：基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。可选圆柱齿轮轴系部件4种、锥齿轮轴系部件4种、蜗杆轴系部件6种进行安装、拆卸、装配、零部件测量（分为轴测量与底座测量）、考核等。零件拆装的步骤过程中有智能提醒，由学生手动选择对应的零件并移动至轴系结构上，选择顺序正确零件才能安装上去，软件内的模型均采用3D模型，由3Dmax制作而成，并经过渲染和润色，使模型看起来与真实部件一般无二，设有非标零件库（8种零件）、标准零件库（12种零件）、测量工具库（钢直尺、游标卡尺）供拆装选择。软件内配有实验的目的、步骤、要求等集成的电子实验考核题及指导书。使用考核功能时，出题供学生回答，当学生答完题目时给出考核分数，共12题，每道题目设为8分（其中一题为多选题，占12分），只有选择了答案才能进行下一题。软件需能进行全方位旋转、放大、缩小观看其细节。软件须为整体同一平台，不得以单独的资源展现。
组合式铝制轴系结构设计实验台,过程控制实训装置
本实验配置基本的水箱、管路、智能调节器、电磁泵等，利用不同工业液位测量传感器，组成多种液位检测系统，可提供的传感器包括有：应变式液位器等。通过实验熟悉的安装测试方法，应用特点，测量范围，安装条件，掌握精度分析方法。
本装置具有多重安全保护，提供IEC标准信号及相关测试点供plc接入进行编程实验。
一、装置技术条件
1）输入电源：二相三线AC220V±10％ 50Hz；
2）工作环境：温度-10℃- +40℃,相对湿度<85%(25℃) 海拔<4000m；
3）装机容量：<0.5kVA；
4）外形尺寸：400*600*700单位mm。
二、系统配置
|
名称 |
单位 |
数量 |
备注 |
|
|
执 行 机 构 |
||||
|
电动球阀 |
只 |
1 |
工作电压24，控制电压0-10v。 |
|
|
磁力泵 |
台 |
1 |
无泄漏，低噪音，二相交流220VAC，15W。扬程1.5吗m。 |
|
|
传 感 变 送 器 |
||||
|
扩散硅压力（液位）变送器 |
只 |
1 |
0-100kpa |
|
|
压力变送器 |
只 |
1 |
供电电压9-24v，输出4-20MA，标准接口，压力范围0-100kpa。 |
|
|
涡轮流量计及流量变送器 |
套 |
1 |
（1）量程：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。标准信号输出4-20ma |
|
|
温度变送器 |
套 |
1 |
Pt100：A级；温度变送器：0.5级精度，0-100℃。4-20ma标准信号输出 |
|
|
其 它 设 备 |
||||
|
实验用淡蓝色透明有机玻璃水箱 |
只 |
1 |
1个圆型有机玻璃水箱，直径15mm，高度15cm。 |
|
|
储水箱 |
只 |
1 |
镜面不锈钢304。自动进排水减轻实验老师工作200*150*200 单位mm |
|
