ZN-1023A型无线数控综合电源实验台

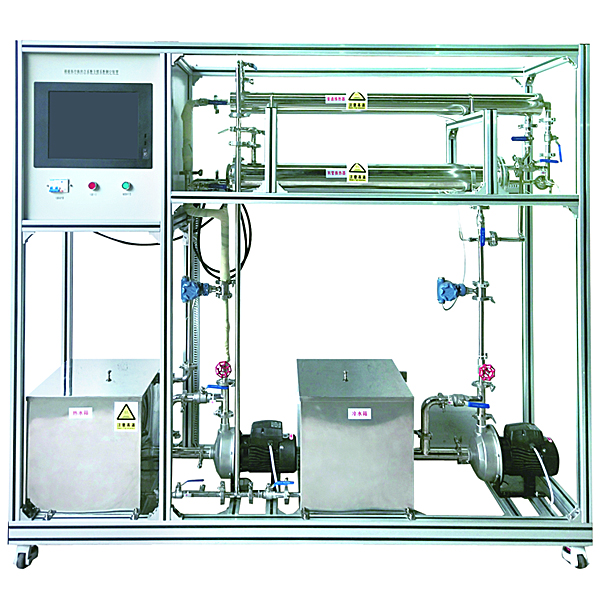

一.设备外观
二、设备概述
1.采用无线控制：不需要实验室布线、可移动式控制终端；无线传输距离>20米；
2.采用工业触摸屏控制：7寸电容触摸屏；分辨率大于等于65536色；
3.教师端可以控制学生台的总电源启停、直流稳压电源的输出电压（0-30V可控，可锁定）、恒流源（0-5A可控）、交流电源（可控制输出值大小、可锁定）等。也可解除控制。
三.技术参数
3.1 无线综合电源控制终端
无线综合电源控制终端采用高性能的ARM芯片STM32F103作为主控，终端集成无线WIFI模块，串行通讯，7寸工业级显示屏以及大容量锂电池。其具体技术参数如表所示：
|
7寸工业级显示屏 |
屏幕分辨率1024*600，支持65536色。电容触摸。 |
|
WIFI模块 |
USR-WIFI232-B2 模组是一款一体化的 802.11 b/g/n 的模组，工业级高性能嵌入式结构，USR-WIFI232-B2 作为热点可以同时容纳 32 个 WIFI 客户端同时接入，也可同时容纳 32 个 TCP 客户端。 |
|
大容量锂电池 |
电压12.6V，容量4Ah支持边充电边使用。 |
|
ARM芯片 |
STM32F103C8T6 |
|
外观尺寸 |
198*125*41mm（不包含WiFi天线） 198*170*41mm（包含WiFi天线） |
|
电源 |
DC12.6V |
表1.4.1无线综合电源控制终端主要技术参数
3.2 交直流稳压电源
交直流稳压电源采用高性能的ARM芯片STM32F103作为主控，电源集成无线WIFI模块，串行通讯，按键、数码管显示以及状态指示灯。其具体技术参数如表所示：
|
显示 |
4位数码管，显示电源电压电流等信息。指示灯：显示工作状态等信息 |
|
WIFI模块 |
USR-WIFI232-B2 模组是一款一体化的 802.11 b/g/n 的模组，工业级高性能嵌入式结构，USR-WIFI232-B2 作为热点可以同时容纳 32 个 WIFI 客户端同时接入，也可同时容纳 32 个 TCP 客户端。 |
|
直流电源 |
输出0-30V电压/0-5A电流、具有恒压恒流模式。带锁定功能 |
|
交流电源 |
输出3-24V，最大2A电流输出，具有过流保护，输出短路保护。带锁定功能 |
|
ARM芯片 |
STM32F103RET6 |
|
外观尺寸 |
405*280*132mm |
|
电源 |
AC220V±10% |
表1.4.2交直流稳压电源主要技术参数
