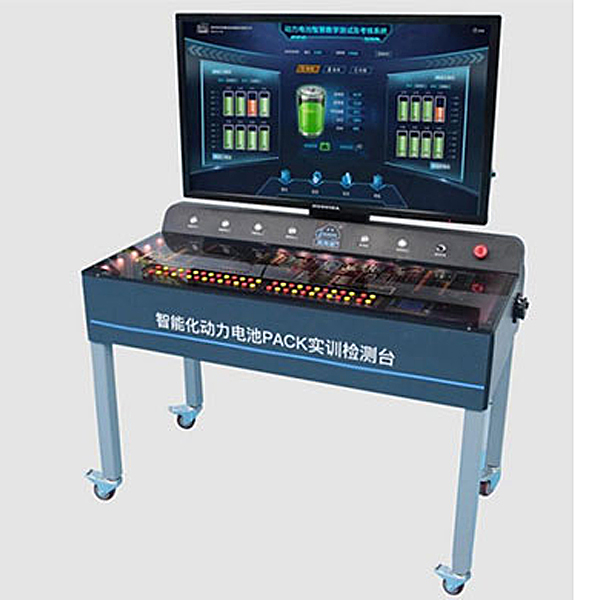

电动车电池实验装置,空调电气控制实训装置
一、产品要求
真实模拟动力电池系统系统运行,包含动力电池系统上电、下电、数据采集、电池管理、电池数据标定,满足动力电池原理和检测教学需求。
二、技术参数要求
1.实训台采用51V/20AH磷酸铁锂动力电池组,配套通用的电池管理系统,直观展示动力电池连接方式以及充放电过程。
2.实训台电池组由16节3.2V/20AH单体动动电池组成,按每8节一组分为两组,每组电池带一个信号采集器,信号采集器采集到的电池数据通过CAN总线发送到BMS管理器进行分析处理,BMS管理器通过 485接口将电池参数及BMS管理状态上报给上位机展示。
3.实训台设置应急开关、高压互锁开关、主继电器、预充继电器、预充电阻、充电继电器和霍尔电流感应器等主流电动车电池管理系统必备器件,可真实展现出电池管理的全过程。
4.实训台安装国标220V交流充电接口和车载充电模块。车载充电系统可以分快充和慢充,实现快速充电。
5.实训台配置有12V低压蓄电池和低压充电模块,可展示高压电给12V低压电瓶的充电过程。
6.动力电池系统配置DC-DC转换模块,能将动力电池组高压转换为12V电压电,给低压蓄电池和其它低压用电设备供电。
7.电池管理器当检测到温度异常时,温度过高和过低指示灯点亮,进行提醒。
8.绝缘检测功能,动力电池高压系统配备绝缘检测板,能适时监控动力电池绝缘情况,防止漏电发生意外。
电动车电池实验装置,空调电气控制实训装置
一、概述
1、空调系统与电气技能实训设备是根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材以及《教育部关于加强高职高专教育人才培养工作的意见》为依据而研制。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的《制冷基础》、《制冷设备维修工》、《空调器维修》、《空调技术》等专业课程实训教学
2、本实训设备主要以空调压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台,学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。
3、设备有毛细管节流方式一套,了解传统的制冷节流方法
4、设备电子膨胀阀、控制器一套,了解传统的制冷电子节流方法,从而更好的控制制冷过热度和过冷度
二、功能特点
1.该装置集制冷空调、制冷系统电接线、压力检漏、抽真空、 充注制冷剂与运行调试于一体,包含了制冷系统维修的全部步骤,能满足实训教学、实际工程 训练需要。
2.该装置采用模块化设计,电气控制与制冷系统独立分开,并且电气部分设置检测点,测测端子以及各路的输出连接端子,可供学生进行独立接线、测试、远行等操作。
3.实训平台直观展示了空调的系统结构、工作原理。可清楚的看到制冷 系统结构 及主要部件的实物,系统还配置有电压表、交流电流表、压力表、信号指示灯等, 使整个空调系统、冰箱系统的实时工作状态一目了然。
