风力发电系统原理实训台,充电桩负载实验台
一、系统概述

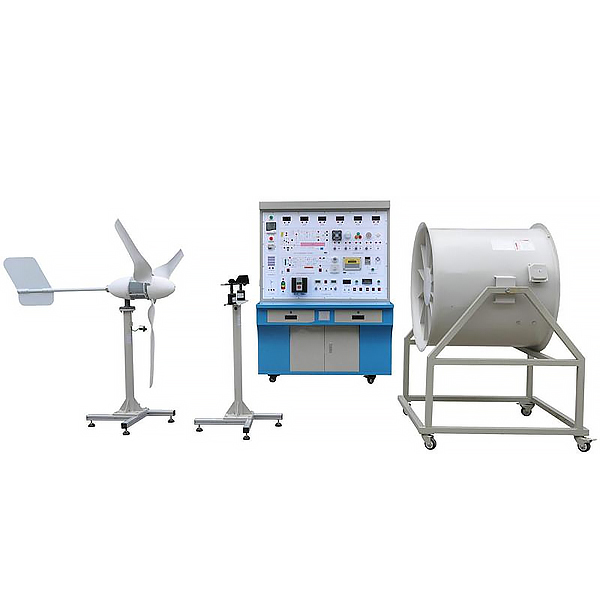

风力发电教学实验系统是由发电单元、充电单元、电力蓄能单元、逆变模块、控制单元、载单元、显示单元共七大单元系统组成,系统能进行风力发电相关全过程实验,是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
教学特点
系统实验平台集成了室内温/湿度仪,风速测量系统,让使用者操作起来更直观。
系统采用数字化DSP技术,对蓄电池充放电进行全智能化的管理。
系统面板上采用直观的数字仪表和液晶显示,让用户即时了解系统工作状态。
系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。
风力发电教学实验系统,可以让实训学生自行拆装移动,使用简便、节能环保、无污染。
增加分布式发电原理与实验模块,让学生增加对新知识的理解
二、系统运行技术条件
1.风力系统
风轮直径:1.65(m)
启动风速:1.5(m/s)
额定风速:12(m/s)
安全风速:35(m/s)
工作形式:上风式永磁同步发电机
风力发电系统原理实训台,充电桩负载实验台
1、功能特点:(1).负载箱安装有不小于7寸显示屏,具备插枪检测,连接慢充枪/快充枪后,显示屏自动跳转对应运行模式界面;可通过显示屏控制负载功率大小,具备慢充模式下CC,CP温度,充电电压,充电电流,充电功率等检测,快充模式下CC2,温度,充电桩电压,充电桩电流,充电功率,can通信状态,充电电压设定,充电电流设定等功能。
(2).负载箱采用智能温控设计,当温度达到35℃智能开启散热风扇,当温度高于60度切断系统运行;当温度低于25℃关闭风扇;保证了设备的使用寿命与安全防护。
(3).负载箱内置BMS模块,多路继电器,单相电表,实时控制和监测系统运行状态;当充电桩与负载设备没有通信与工作时;无法开启负载和自动关闭负载。
(4).直流充电时,可模拟BMS设置当前充电电压,充电电流,负载功能大小。
2、设备技术参数:
外形尺寸:约600*740*900mm(长*宽*高 负载箱);1.额定输入电压:交流充电AC 约220V;2.额定输入电压:直流充电DC 约10~90V;3.功率:≥7KW;4.交流充电电流:0~32A可调;5.直流充电电流:0~20A可调;6.控制方式:触摸显示屏控制;7.冷却方式:强制风冷+温度控制;8.保护功能:过温报警、过温保护;
