光伏离网发电实验装置,电动车电池实训台

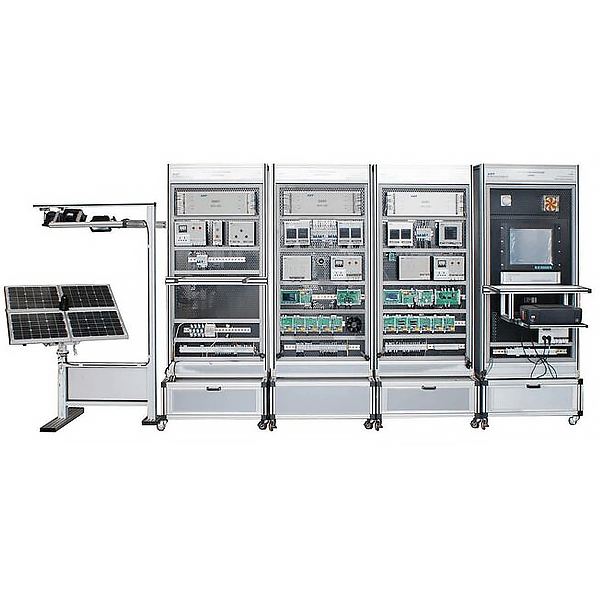

设备由光源模拟跟踪装置、光源模拟跟踪控制系统、能量转换控制存储系统、离网逆变负载系统、监控系统五个部分组成,各功能部分通过通讯电缆和连接电缆进行连接,形成一套能够展示并动手设计、安装、调试的太阳能光伏发电工厂应用的设备。
1. 光源模拟跟踪装置
光源模拟跟踪装置及控制系统由光源模拟跟踪装置和光源模拟跟踪控制系统组成。该系统由太阳能电池组件、模拟太阳光灯、太阳能模拟追日跟踪传感器、太阳能板二维运动机构、直流电动机、减速箱、GE可编程序控制器、按钮和继电器等低压电器等组成。
技术参数:
太阳能电池规格: 20W/18V*4
模拟光源功率:300W*3
跟踪方式:单轴,俯仰180°
跟踪精度:< ±1.5°
日跟踪驱动功耗:< 1W(根据光照强度工作)
工作电压:DC24V
抗风等级:10级
机械寿命:>25年
外形尺寸: 1100mm*1240mm*1710mm
光伏离网发电实验装置,电动车电池实训台
一、产品要求
真实模拟动力电池系统系统运行,包含动力电池系统上电、下电、数据采集、电池管理、电池数据标定,满足动力电池原理和检测教学需求。
二、技术参数要求
1.实训台采用51V/20AH磷酸铁锂动力电池组,配套通用的电池管理系统,直观展示动力电池连接方式以及充放电过程。
2.实训台电池组由16节3.2V/20AH单体动动电池组成,按每8节一组分为两组,每组电池带一个信号采集器,信号采集器采集到的电池数据通过CAN总线发送到BMS管理器进行分析处理,BMS管理器通过 485接口将电池参数及BMS管理状态上报给上位机展示。
3.实训台设置应急开关、高压互锁开关、主继电器、预充继电器、预充电阻、充电继电器和霍尔电流感应器等主流电动车电池管理系统必备器件,可真实展现出电池管理的全过程。
4.实训台安装国标220V交流充电接口和车载充电模块。车载充电系统可以分快充和慢充,实现快速充电。
5.实训台配置有12V低压蓄电池和低压充电模块,可展示高压电给12V低压电瓶的充电过程。
6.动力电池系统配置DC-DC转换模块,能将动力电池组高压转换为12V电压电,给低压蓄电池和其它低压用电设备供电。
7.电池管理器当检测到温度异常时,温度过高和过低指示灯点亮,进行提醒。
8.绝缘检测功能,动力电池高压系统配备绝缘检测板,能适时监控动力电池绝缘情况,防止漏电发生意外。
