技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。

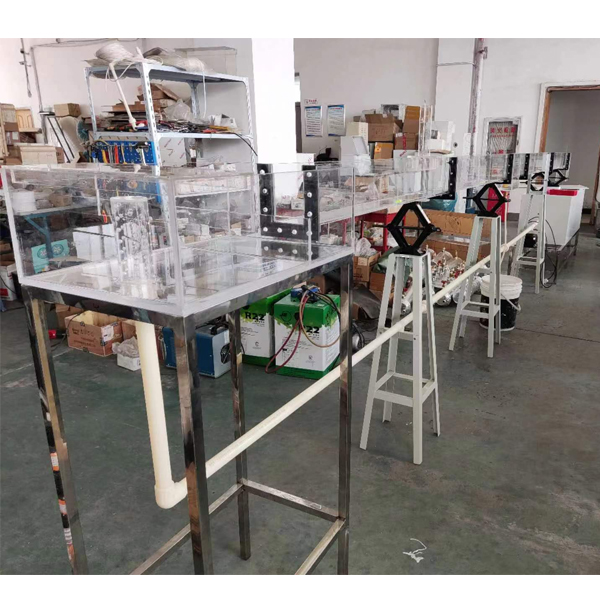

2、实验槽道：全长11m有机玻璃双变坡水槽，前后段有两个可根据需要调节不同坡度的活动轴装置。
3、采用管道离心水泵，功率：750W，扬程：65m，流量：6m3/h。
4、实验流量：设计流量Qd=2000~3000ml/s，,最大过流量Qmax=5000ml/s。
5、标准水位测针0-300mm,管式流量计0-10m3/h。
6、整体采用有机玻璃精制，水面曲线清晰可见，并附有标尺和水准器显示坡度。
7、前后段装有升降机手动调节坡度，使用灵活方便。
8、循环水箱容积200L，PVC板材制作。
9、活动模型有：三角堰、宽顶堰、实用剖面堰，活动闸板可在不同坡度时调节演示十二种不同的水面流线。
10、实验所用的流体-水为全循环使用设计，充分节约水资源。
11、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
12、外形尺寸：5300*500*1700mm（长×宽×高）。
13、建筑大楼与智能楼宇电气安装虚拟仿真软件
双变坡水槽实训台,PLC电气实训台
一、概述
本装置集变频控制、触摸屏、plc编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种教材，从中精选最具典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。变频器选用应用广泛的西门子V20变频器，可完成变频调速技术课程的相关教学实训。
二、特点
1．装置采用组件多结构 更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2．PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
3．采用西门子系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
4．组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
5.基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。
三、装置构成
（一）PLC部分
1．PLC可编程控制器实训台：提供三相电源，直流稳压电源及安全保护装置
2．PLC实训套件
PLC实训模块一：
1）音乐喷池模拟控制 2）答题器模拟控制 3）装配流水线的模拟控制 4）十字路交通灯模拟控制 5）自动轧钢机模拟控制 6）天塔之光/电视塔电波模拟控制
