ABS/ASR/EBD/ESP制动系统实训台,机械速度波动测试实训装置
一、产品简介

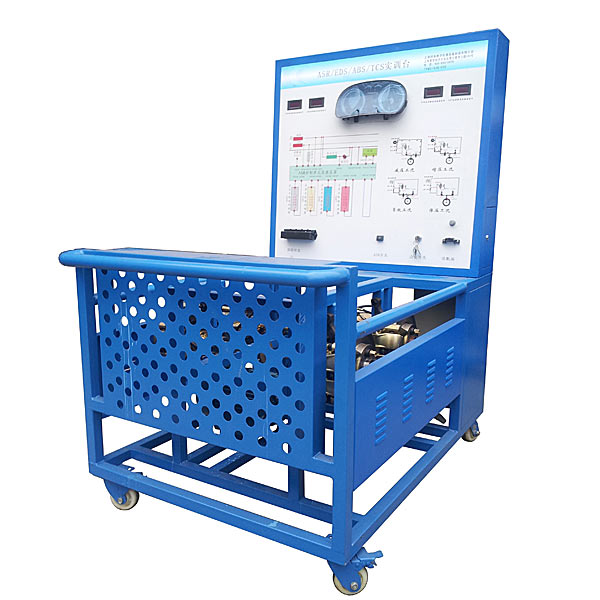

该设备采用 汽车ABS/ASR/ESP制动系统为基础,配有ABS/ASR/ESP系统工作原理图,真实展示紧急制动时ABS/ASR/ESP系统工作过程。
满足对ABS/ASR/ESP制动系统的结构组成、动作演示等教学功能。
适合于汽车ABS/ASR/ESP制动系统理论教学和检测与维修实训的教学需要。
二、功能特点
1.真实的汽车ABS/ASR/ESP制动系统实物为基础,完整展示ABS/ASR/ESP制动系统的组成结构。
2.由三相异步电动机带动前后轴转动,模拟汽车行驶。紧急踩下制动踏板时,ABS/ASR/ESP系统开始工作,前后制动盘保持微量转动,制动踏板上可感觉不断弹脚,真实演示汽车ABS/ASR/ESP系统的工作过程。
3.实训台面板上绘有彩色UV平板喷绘电路图和液压管路图,学员可直观对照电路图和ABS/ASR/ESP制动系统实物,认识和分析控制系统的工作原理。
4.实训台面板上安装有检测端子,可直接在面板上检测各传感器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
5.实训台安装有压力表,可实时显示制动总泵和四个制动分泵的液压变化。
6.实训台面板上安装有故障指示灯和诊断座,可连接专用或通用汽车解码器,对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
7.设备面板柜:1.5mm冷板冲压成形,背面设置维修门;底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
8.采用离合器连接制动盘与电机输出轴、可实现各车轮制动差速,刹车时刹车踏板不停地出现比较明显的反弹现象。(选配)
ABS/ASR/EBD/ESP制动系统实训台,机械速度波动测试实训装置
本实验台是以电动机驱动的包含带传动,曲柄滑块机构的工作机在内的机械系统用于机械原理课程中机械的稳定运转状态下机械的周期性速度波动及其调节课程中的实验装置。利用传感器、计算机等先进的实验技术手段进行实验操作,训练掌握现代化的实验测试手段和方法增强工程实践能力。
实验项目内容:
1.机械速度波动测试仿真实验:
观察机械的速度波动现象,求解系统运转的不均匀性。调节电机转速,观察不同转速下的速度波动现象,实测与仿真曲线对比。
2.机械速度波动调节实验:
改变飞轮大小,观测机械速度波动变化情况,并与理论计算结果进行比较分析。
主要技术特点:
1.曲柄滑块机构实验台采用了特制的曲轴和连杆,构思严密,设计精巧,能确保组成实验台的各个运动构件有良好的配合间隙,外形美观,操作方便,使用寿命长。
2.该实验台由机座、直流调速电动机,皮带传动装置和曲柄滑块机构等主要零部件组成。曲轴一-端装有角位移传感器,另-端装有飞轮。
3.该实验台配有大小飞轮各-件,供测试实验用,显示不同飞轮质量的调速效果。
4.主控制系统采用56通道单端输入,28通道双端输入,12位精度,1 M采集频率与计算机采用串口联机使用。
5.使用专用软件,能迅速准确处理、分析数据,测绘及打印实测曲线;不配计算机时可利用液晶屏面板窗口显示的数据,计算,分析,绘制曲线。
6.本实验台制作精细、喷塑表面平整光滑清洁、无划迹和脱落斑点,发兰镀铬、镀镍表面光亮无锈斑,钢制件精加工表面作防锈处理,各铭牌粘贴安装位置正确,粘贴平整和无贴斜现象。
