变频恒压供水PLC实训台

产品特点

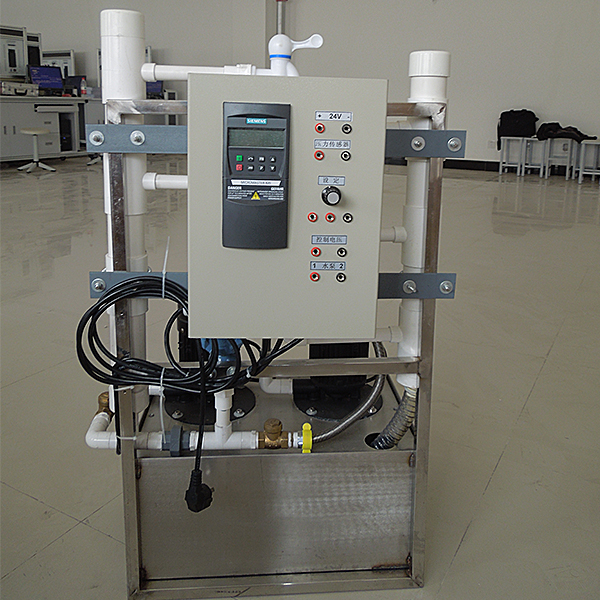

“变频恒压供水实训模型”是随技术日益成熟和完善，人们节能意识不断增强的形势下，由本公司精心研制开发生产的设备。该模型可模拟住宅小区、高层建筑的生活及消防供水系统。模型主要由水泵、压力变送器、蓄水池、水龙头等设备构成，能够完成常规的电机变频调速、静态压力定值控制、动态变频恒压供水等实训项目。
它可广泛应用于本公司生产的配有变频器实验挂箱或配有变频器、、继电接触器实训挂箱的实训装置中。

技术参数

1、工作电源：三相四线制AC380V±10%/50Hz；
2、工作环境：温度+3℃-+45℃；相对湿度<85%(25℃)；海拔<4000m；
3、变频范围：25Hz-50Hz；
4、外形尺寸：500mm×375mm×1700mm；
5、压力控制范围：低压控制4-12kPa；高压控制10-35kPa。

变频器模块（选配）：

采用西门子MM420系列高性能变频器，三相输出，输出功率0.37KW。集成RS485通信接口，提供BOP操作面板；具有线性V/F控制、平方V/F，可编程多点设定v/f控制，磁通电流控制（FCC）等多种控制模式。集成数字量输入3个，模拟量输入1个，模拟量输出1个，继电器输出1个；具有过电压、欠电压保护，变频器、电机过温保护，接地故障保护，短路保护等保护功能。

变频恒压供水PLC实训台,二三联群控电梯实训台

为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程演示实验，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究， 精心设计的。
主要特点
1、由双联仿真电梯模型组成，由层外两处按钮共同控制。 2、电梯大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然; 3、电梯的电气控制系统采用日本三菱可编程控制器(plc)智能控制，交流变频调速(VVVF)驱动。 4、且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。 5、电梯教学模型的软硬件均采用开放式结构，--院校也可以利用此套装置进行二次开发研究。 如：1、群控电梯（统一调度多台集中并列的电梯）； 2、并联控制电梯（2-3台电梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮）； 3、集选控制电梯； 4、信号控制电梯，等等。 5、 采用此套设备进行配套教学，使广大师生对电梯的结构、关键部件以及电气控制、电梯的运作过程有了直观、形象的认识，易于加深对电梯相关知识的了解、掌握。--通过使用PLC软件，直接在PC机上用梯形图编程，并进行现场实际操作调试，对学生学习、了解和掌握可编程控制器(PLC)及其应用以及工业过程自动化控制都有很大的帮助。
功能介绍
1、具有自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。 2、用三菱FR-D720S-0.4变频器作为三相交流曳引原动机的调速装置。该装置采取电压矢量控制方式，对电机具有加减速控制、正反转控制、点动控制及根据模拟输入控制等多种功能。同时兼对原动机的断相、缺相、相序紊乱及过压、欠压、过流、过载、失速等有保护功能。 3、 电梯系统逻辑控制则由PLC完成（可联机），PLC采用的是三菱FX2N-64MR型，其输出方式为继电器输出形式。通过主机上配有的RS485接口，可实现PLC与 PC 机的通讯，使用PLC软件，可直接在PC机上用梯形图编程、调试，直观易学，便于初学者掌握；此外也可用编程器进行指令编程，现场直接调试。 4、电梯平层机构：旋转编码器/永磁感应器 5、群控功能：最大最小功能，优先调度，区域优先控制等等. 6、集选控制及信号控制 1) 自动平层
