配置清单
|
序号 |
名称 |
数量 |
产地 |
厂家 |
|
高压部分 |
||||
|
1 |
常用电保护柜 |
1 |
上海 |
中人教仪 |
|
2 |
10KV真空断路器柜（手车式） |
1 |
上海 |
中人教仪 |
|
3 |
10KVCT/PT计量柜 |
1 |
上海 |
中人教仪 |
|
4 |
模拟故障发生器、模拟高压断路器柜 |
1 |
上海 |
中人教仪 |
|

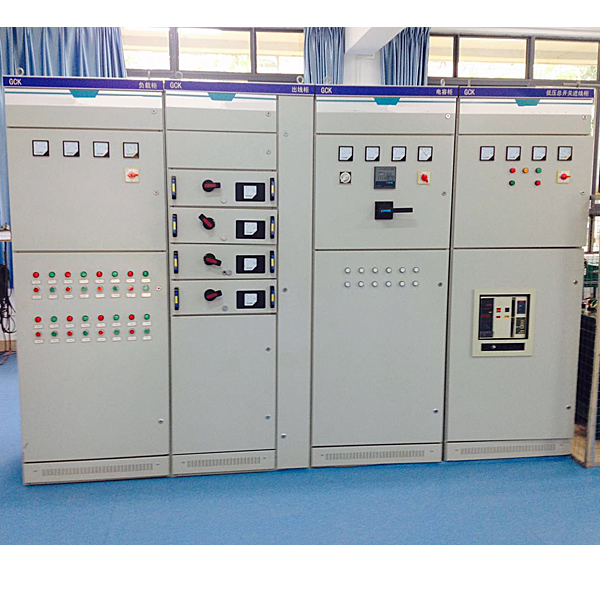

低压部分 |
||||
|
5 |
低压配电开关柜 |
1 |
上海 |
中人教仪 |
|
6 |
低压电容补偿柜 |
1 |
上海 |
中人教仪 |
|
7 |
抽屉式低压配电柜 |
1 |
上海 |
中人教仪 |
|
8 |
低压负载柜 |
1 |
上海 |
中人教仪 |
1、常用电保护柜详细技术参数
柜体尺寸：800*600*2200mm工业级柜体
微机线路保护技术参数
微机线路保护装置技术参数：
1额定数据
a.额定电源电压:直流或交流220V或直流110V
b.额定交流数据：
交流电压： 100/V,100V
交流电流： 5A或1A
零序电流： 1A
额定频率： 50Hz
c.热稳定性：
交流电压回路：长期运行 1.2Un
交流电流回路：长期运行 2In
1s 40In
零序电流回路：长期运行 2A
1s 40A
2装置功耗
a.交流电压回路： 每相不大于0.5VA；
b.交流电流回路： In=5A时每相不大于1VA；
高低压供电技术实训台,生物吸附工艺实训台
一、实验原理和目的：
吸附再生法又称为接触稳定法或生物吸附法。这种运行方式的主要特征是将活性污泥降解有机物的两个过程――初期吸附和生物代谢合建在一个构筑物中进行。经过再生后的活性污泥与污水一起进入吸附池，在吸附池中经过30～60min的充分混合接触，完成吸附过程，混合液进入二沉池进行泥水分离，排除剩余污泥后的污泥回流到再生池，完成生物代谢过程，使活性污泥恢复活性和吸附性能，然后再进入吸附池，进行下一个循环。吸附池和再生池合建成一个构筑物，吸附和再生分别在两段中进行。
二、主要技术指标及参数：
1、环境温度： 5℃～40℃
2、处理水量：10L/h、
3、装置外形尺寸：1600×500×1400mm、
4、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、
二、主要参数及配置：
1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板安装放空阀，方便将水排净；
3、清水箱1只：白色PP板材质、厚度10mm，350×350×400mm，底板安装放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm、含调速器1只）、
4、合建吸附池1只、透明有机玻璃材质、壁厚10mm，500×300×500mm、含曝气装置1套、
5、再生池1只、透明有机玻璃材质、壁厚10mm，300×250×500mm、
6、二沉池1只、透明有机玻璃材质、壁厚8mm，Ø250×350mm、
7、防腐蚀提升磁力水泵2台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W
