变速器拆装实训台,数字型流体力学综合实训台

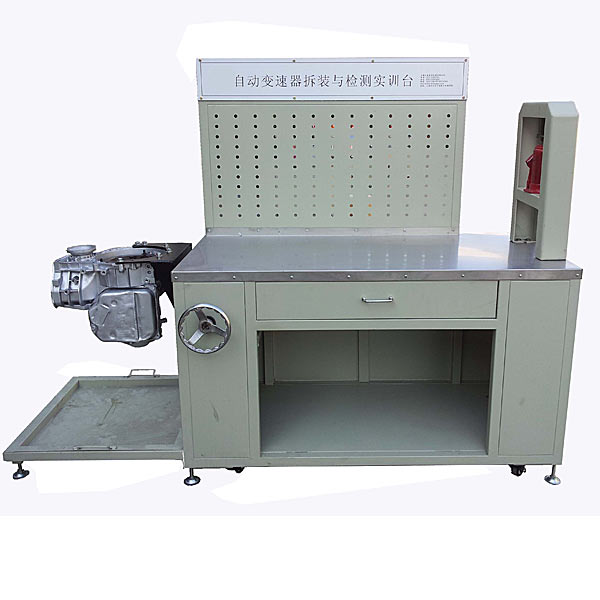

一、产品简介
设备满足“全国职业院校技能大赛” “汽车自动变速器拆装与检测”项目比赛要求,可对自动变速器进行拆卸与装配技能的实训考核。
二、功能特点
1.材 质:
该设备整体框架采用40×40mm高强度的方钢,四周蒙钢板焊接而成,表面经喷涂工艺处理,台面采用304不锈钢制作。
2.结 构:
该设备主要由实训台、网孔板、2T手动压床与隐藏式减速翻转机构组成。
网孔板安装在实训台正前方,配备有专用挂钩,配专用工具,便于挂置自动变速箱元器件与专用工具使用;实训台右侧安装有2T手动压床,用于变速箱轴承拆装作业;实训台正面上部设有抽屉,用于放置专用测量工具,下部为元器件存放柜;实训台左侧设有隐藏式减速翻转机构,可使变速器旋转任意角度,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配;设置有活动式接油盘。
3.该设备配备大众01M自动变速器总成(带电子阀线束,易于拆装),并装在专用隐藏式减速翻转翻转架上。
4.实训台底部带有自锁脚轮与固定调节螺栓,可方便移动与固定。
5.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
变速器拆装实训台,数字型流体力学综合实训台
装置特点
1、实验装置数据稳定,重现性好,能给实验者较明确的流体阻力概念。
2、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
3、设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。
4、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运,体现了整个装置的工艺完美性。
6、管路取压采用工业标准均压环方式,取压稳定、准确;采用差压传感器测量,工艺美观,操作方便。
7、整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。
8、装置设计可360度观察,实现全方位教学与实验。
装置功能
1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。;
2、测定突缩管局部阻力系数ζ与Re的关系;
3、测定阀门局部阻力系数ζ与Re的关系;
4、测定孔板流量计的流量系数C0,了解孔板流量计的原理和特性;
5、测定文丘里流量计的流量系数CV,了解文丘里流量计的原理和特性;
6、测定单级离心泵在固定转速下的性能曲线;
7、测定高阻和低阻管路性能曲线;
8、可模块化拆卸、组装,拓展学生思维和动手能力。
9、管路及涡轮流量计内实验介质流动状态清晰可视;
10、全触摸集成化控制,高稳定数据传输,硬件加密。
