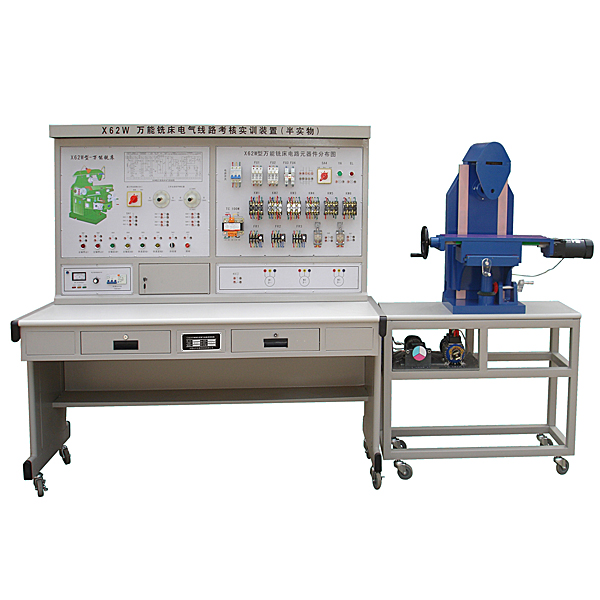

是在原“ZRBS-X62W型**铣床电气技能实训考核装置”的基础上进行改造升级，它增加了X62W型**铣床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、**技能鉴定中有关机床电气部分的培训考核。
一、功能特点
1、X62W型**铣床半实物仿真模型是参照实际X62W型**铣床的尺寸按一定比例缩小的设计；
2、本套装置电气部分的操作，能实现X62W型**铣床各种运动，它包括：主轴正反转、工作台纵进给、工作台垂直进给及冷却泵运行，极限位置的限位保护；
3、机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；
4、半实物模型上所有电机的电压等级与实际的机床是完全相同；
5、半实物机床的床身采用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；
6、半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；
7、半实物机床活动导轨表面采用高频淬火工艺，经久耐用；
8、控制屏的故障箱内设有32个开关，通过拨动故障开关可设置相应的故障点。
二、技术性能
1、输入电源：三相四线（～380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量：＜1KVA
4、外形尺寸：1410mm×725mm×1535mm
三、装置的基本装备
1、电源控制面板
（1）交流电源（带有漏电保护措施）
提供三相交流电源（380V）
（2）人身安全保护体系
屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
铣床电路实验装置,不锈钢仿真电梯实训台
群控模拟电梯是为大中专院校、职业技校电梯工程及自动化课程演示教学而设计的，其控制元件全电脑化，可编程，电动机驱动采用进口变频调速器，功能与真实的变频调速电梯相同，具有全集选功能，能自动平层，自动关门，响应轿内，外呼梯信号。该模型电梯外罩采用透明有机玻璃制造，内部一目了然，内部构件全部采用镀锌处理，耐腐蚀性能良好，维修保养简单。
四层电梯仿真模型可作自动化专业的电梯程序教学与故障排除实习之用，也可作职业技校的电梯安装维修演示操作之用。
一、 主要参数：
1、 电梯轿厢尺寸：600×500×560（宽×深×高），外尺寸。
2、 门口尺寸：360×420（宽×高）
3、 井道框架外围尺寸：920×820×2900（宽×深×高）。
4、 设备自重：约300㎏。
5、 曳引机功率：0.2KW。电压380V或220V两种。
6、 额定电流：0.86A。
7、 供电电源：三相五线，380V，50HZ。
8、 变频器：三菱E740。
9、 可编程控制器（plc）：日本三菱FX1N系列。
10、 控制方式：集选（JX）。
11、 电梯层站：4/4。
二、 结构简介
该模型电梯主要由以下部分组成：
1、井道框架：相当于电梯附着的建筑物，提供支承，固定导轨，是钢架结构。
2、曳引机：位于框架顶部，是电梯的动力装置，安装在两条承重梁上，他主要由以下部分组成：
（1）电动机：三相感应电动机，采用变频变压（VVVF）驱动方式，电梯起动时，变频器使定子电流频率从极低频率开始，按控制要求上升到额定频率，减速时,使转速相应从额定频率开始平滑地下降到零，实现电梯平层，保证了电梯运行平稳，模拟真实电梯良好的舒适感。
（2）制动器：只在电梯通电运转时松闸，当电梯停止时制动并保持轿厢位置不变，工作电压AC220V。
