充电桩与充电系统实训台,可视制冷循环外氟内水演示实训装置
一、产品简介

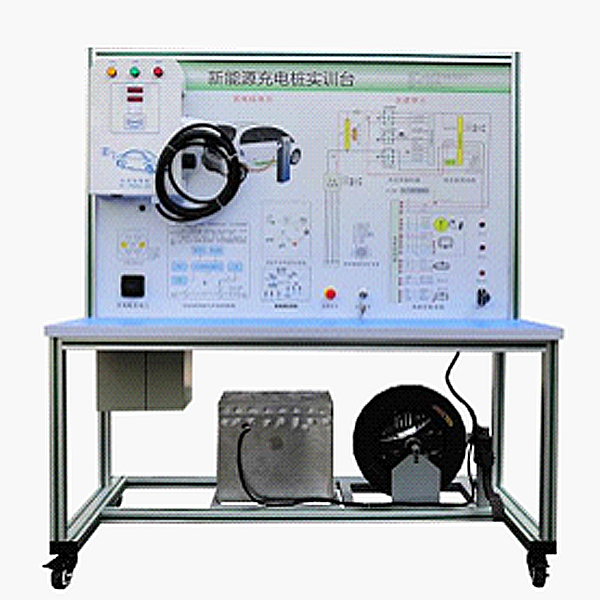

该设备完整展示了新能源汽车充电装置系统,全面展示了充电桩的组成、结构、原理、操作及排故障。
配套国标充电枪与车载充电座,且安装真实的驱动电动机运行负载。
二、功能特点
1.详细的原理框图展示,真实可操作运行的充电系统与电机驱动系统。
2.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电动汽车充电与电机驱动系统结构原理图和实物,认识和分析电动汽车充电与电机驱动系统的工作原理。
3.真实的交流充电桩充电端口,便于学习充电端口管脚定义及作用。
4.面板上安装有点火开关、充电桩分解组件,电机驱动系统组件,电动机控制器,工况指示灯,电源开关,油门踏板,制动踏板,动力电机与电池等模块与操纵开关。
5.面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有30cm左右的桌面,方便放置资料、轻型检测仪器等。
6.配套充电桩智能充电卡片、充值软件。
7.安装充电桩的电压表与电流表,同步显示数据。
8.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
充电桩与充电系统实训台,可视制冷循环外氟内水演示实训装置
一.概述:
适用于制冷、空气调节、食品冷冻、家电等专业的教学。系统中的压缩机、蒸发器、冷凝器采用透明耐压玻璃作壳体,可直接观察到制冷剂的蒸发和冷凝现象,并通过进出水温的变化可观测制冷效果。
二、主要特点:
1、制冷剂:可通过玻璃冷凝器、蒸发器观察制冷剂在螺旋蒸发器、冷凝器管外蒸发,冷凝的雾化过程。
2、玻璃冷凝器(制冷剂走外,蒸发器管内管里走水),可透过玻璃可观察制冷工质在玻璃冷凝器中的冷凝过程,及压缩机的工作现象,
3、玻璃蒸发器:(制冷剂走外,蒸发器管内走水)可透过玻璃,观察制冷工质在玻璃蒸发器中的蒸发过程,及压缩机的工作现象。
三、主要配置:
实验装置:由制冷系统、温度测试、流量测量以及控制系统等组成。
1、温度测量:
可以测定吸气压力、排气压力、压力、吸气温度、排气温度、入口温度、室内环境温度
2、控制屏:
采用面板为双层彩色喷塑结构,造型新颖;面板上布置制冷系统,可直观展示制冷系统结构;正面设有电源控制及测量仪表功能板
3、模块:
分别测量压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式,可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质;
1)具有短路、过流、过压、欠压、失压、功率限定6大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过清除故障后,才能上电成功
2)采用LCD液晶面板实时监控设备运行情况,提能实时监测电压、电流、功率、电能等参数,液晶触摸屏监测数值。
3)阀值值设备:短路、过流、过压、欠压、失压、功率等阀值设定
4)短路保护:保护设备电流大到3倍时同,0.3秒内瞬间跳闸
5)漏电保护:当漏电值到达设定值1%时,系统0.1秒内瞬间断电。
过载保护:防止设备着火保护,当负载到达设定值5%时,系统0.1秒内瞬间跳闸。
6)过压保护:有效防止设备损坏,当电压达到时270V时,系统0.5秒内瞬间跳闸。
