表面粗糙度对比测量组合实验装置,汽–液平衡实训台
公差配合与技术测量是机械类专业非常重要的-一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求,更是机械产品的静态和动态几何精度的重要组成部分。--科学技术的发展和生产水平的提高,对机械产品的几何精度也提出了越来越高的要求,几何精度已经形成了一门独立的技术学科,并且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准,结合实际教学情况和教学对象条件为前提,精心.研制了一套理论与实际相结合的教学产品。适用于全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检测、检验教学。
训练项目
训练一:外圆车削表面粗糙度对比检测
训练二:端面铣表面粗糙度对比检测
训练三:刨削表面粗糙度对比检测
训练四:平面磨削表面粗糙度对比检测
基本配置

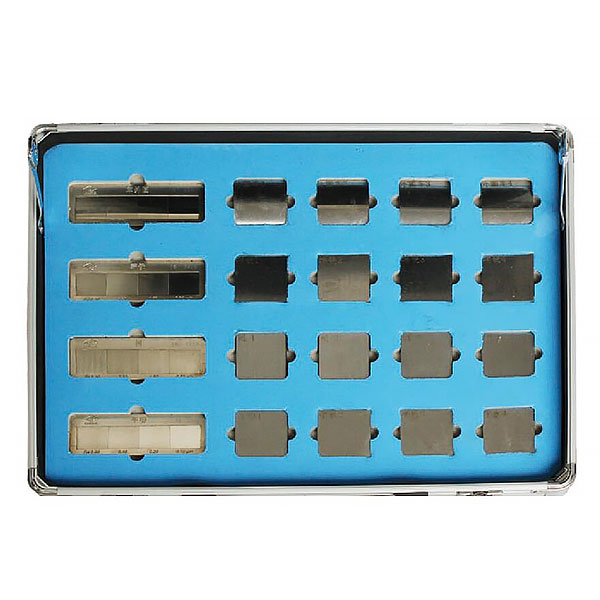

实训箱:
箱体采用优质的铝合金型材,具有结构坚固、外形美观,内衬为开模成型防震材料,能够有效保护产品免受损坏,外形尺寸: 400*320* 100mm;
组件(对象) :
外圆车削表面粗糙度对比零件1套、端面铣表面粗糙度对比零件1套、刨削表面粗精度对比零件1套、平面磨削表面粗糙度对比零件1套等组成;
表面粗糙度对比测量组合实验装置,汽–液平衡实训台
装置功能:
1、常压下汽–液平衡数据的测定。
2、采用小型平衡釜,釜外有真空夹套保温,釜内液体和气体分别形成循环系统,可观察釜内的实验现象,且样品用量少,达到平衡速度快。
3、分析平衡汽、液相组成,可获得有关的热力学参数,从实验测得的T–P–X–Y数据计算各组份的活度系数。
4、可用于不同系统的汽液平衡数据的测定,适用性大,测得的平衡数据正确可靠。
主要配置:
玻璃平衡釜、玻璃冷凝器、塔釜加热器、U型压差计、控温仪表、测温仪表、高品质铝合金型材框架。
公用设施 水:装置需冷却水,自带和自来水管相连的接口。
电:电压AC220V,功率500W,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
技术参数:
1、实验体系:环己烷-乙醇二元体系。
2、气液平衡釜:采用玻璃改进罗斯釜,真空镀银保温,体积小,加液量100~120mL,平衡时间短。
3、球形冷凝器:上下磨口尺寸Φ19mm,长度300mm。
4、电加热器:0-300W可调,控温:采用手动与自动两种控温方式,**使用温度:200℃,操作压力:常压。
5、温度测量与控制系统:含加热装置、调压装置、温度传感器、温控仪表等。温控传感器: 采用Pt100型铂热电阻测温,不锈钢探头,数字显示,精度等级±0.1%;温控仪表:输入采用数字校正系统,内置常用热电偶和热电阻非线性校正表格,测量精确稳定,产品经第三方权威机构检测获得CE认证标志。
6、单目阿贝折光仪:折射率测量范围1.300-1.7000 ,准确度:±0.0002。
7、超级恒温水浴:无氟环保制冷,带外循泵,温度范围-5~100℃,控温精度0.1℃。
