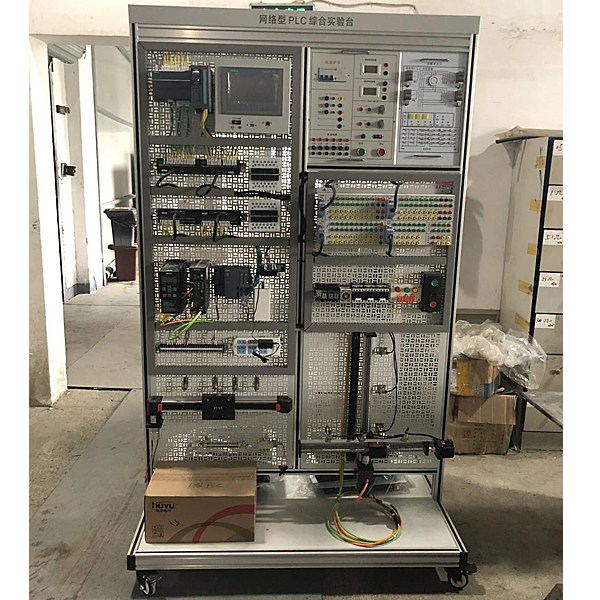

一、 产品概述
本装置是根据人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。
二、 研发背景
1. 本装置是根据人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当增加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。
2. 工业迅速发展处理器要求不断提高，教学需要与时俱进设备要不断升级，而教学还需要从基础学起，同时满足需要实验室建设重复会导致浪费资金和实验室空间。
3. 一个产品需要多种加工工艺，导致工业现场设备错纵复杂，一个主机不能完成所有工作，需要多个站点进行相互配合完成。
4. 不同层次的考核需要不同设备，不能有机的进行结合，有些实训完成后无法进行考量检查学生的接受程度。
三、 产品特色
1. 实训建设理念为一次性建设，本设备采用通用型宽展口，所有主机的I/O口都可通过扩展口引出，可以用于插接式训练，也可进行线接式实操训练；还设有两块可拆卸的网孔板可对不同层次的学生进行考核。
2. 在主机选型方面由小型FX3U系列plc到中型FX5U系列PLC再到大型Q系列PLC，全面覆盖了三菱常用PLC类型，主机可以通过并口连接到实训区进行实训，可从基础小型PLC开始学起，再到中型PIC,**到大型PLC，由简到繁的学习理念让学生容易接受，学习起来更加得心应手。
3. 采用模块组合式结构，含开关量、模拟量、变频调速、触摸屏、通信模块等，配套MCGS工控组态监控软件，实现仿真化、信息化实训教学。
4. 项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中典型案例的模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制。
5. 仿真实训教学：通过虚拟环境实时显示PLC运行状态，模拟工业现场控制，可以进行编程训练、程序编写测试等功能。
6. 模块化网络系统：网络结构主要由三菱主机Q03UDV、FX5U-32MT、FX3U-32MT构成，根据工业中三菱PLC应用历程构建了一个工业网络，网络通讯涉及CCLINK通讯、三菱变频器专用协议，主从站通讯、以太网通等多层网络通讯。
智能制造PLC高级应用实训装置,有机工业污水消化池实训台
一、实验目的：
厌氧消化可用于处理有机污泥和高浓度溶解性有机工业污水（如酒精厂、食品加工厂污水），是污水和污泥处理的主要方法之一。
厌氧消化过程中受pH、碱度、温度、负荷率等因素影响，产气量与操作条件、污染种类有关。进行消化池设计以前，一般都要经过实验室试验来确定有关设计参数，--掌握厌氧消化实验方法是很重要的。
通过本实验希望达到下述目的：
1掌握厌氧消化实验方法；
2了解厌氧消化过程pH、碱度、产气量、COD去除率、MLVSS变化情况，加深对厌氧消化的理解。
二、主要技术指标及参数：
1、环境温度：0.5～40℃
2、环境温度：30℃～60℃、
3、消化时间：视环境温度，3～7天、
4、有机玻璃厌氧池、Ø 350mm×500m、
5、装置外形尺寸：800mm×500mm×1200mm、
6、电源 220V、功率600W
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，300×300×400mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，200×300×400mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
4、厌氧消化池1套：透明有机玻璃材质、壁厚8mm，Ø350×500mm；含包括附件：不锈钢加热恒温水浴1套、加热恒温水套1套〈一般保持35－45度〉、循环恒流水泵1台（**扬程10m、额定流量12L/min、功率90W）、温度控制系统1套（控温精度：±1℃）、PT100温度传感器1个；
5、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率20W；
6、串激电机搅拌器1台、功率90W、转速2800rpm、含调压器1只、
