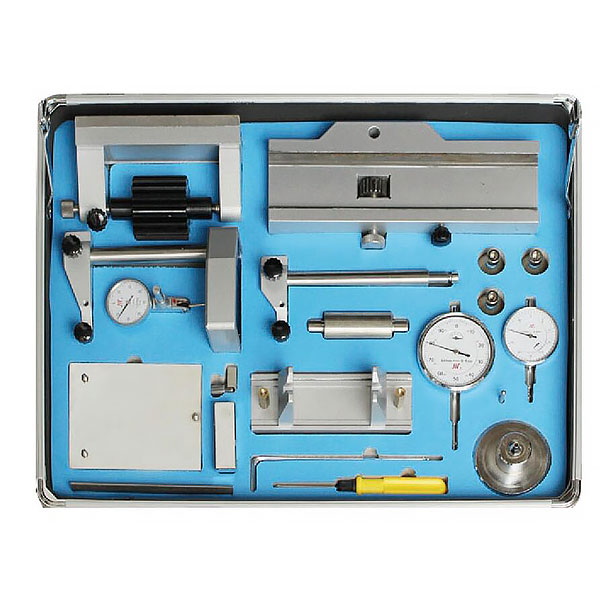

形位误差测量实验装置,液膜分离实验装置
公差配合与技术测量是机械类专业非常重要的一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求,更是机械产品的静态和动态几何精度的重要组成部分。--科学技术的发展和生产水平的提高,对机械产品的几何精度也提出了越来越高的要求,几何精度已经形成了一门独立的技术学科,并且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准,结合实际教学情况和教学对象条件为前提,精心研制了一套理论与实际相结合的教学产品。适用于全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检测、检验教学。
训练项目
训练一:零件形状误差的测量与检测
1.直线度测量与检测;
2.平面度测量与检测;
3.圆柱度测量与检测;
4.圆度测量与检测;
训练二:零件位置误差的测量与检测
1.平行度测量与检测
2.垂直度测量与检测
3.同轴度测量与检测
4.圆柱跳动测量与检测
5.端面跳动测量与检测
6.对称度测量与检测
训练三:齿轮形位误差的测量与检测
1.齿轮径向跳动测量与检测;
2.齿轮齿向误差测量与检测;
形位误差测量实验装置,液膜分离实验装置
装置功能:
1、掌握液膜分离技术的操作过程。
2、了解两种不同的液膜传质机理。
3、用液膜分离技术脱除废水中的污染物。
主要配置:
转速表、交流并激电动机、传质釜、高速分散均质机、原料罐、高品质铝合金型材框架
公用设施:
电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:醋酸废水
技术参数:
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:电压:220V;电流:15A。
2、高速分散均质机:200-14000rpm;搅拌釜转速:0-500r/min;实验结果:醋酸脱除率:70%。
3、制乳均质机:转速范围:1000~14000 r/min,制乳釜容积500ml,均质机下部制乳釜安装升降台可以升级调节,安装台面左边。
4、传质搅拌釜:电机转速范围:20~1400 r/min。传质釜容积:1000ml,硬质玻璃材料,底部做成弧形,防止边角结料易于清洗,釜上部加料口离搅拌轴有50mm间距,搅拌桨叶为锚框式,安装台面右边。数量1个。
5、原料罐:2L,硬质玻璃材料,数量1个。
6、仪表柜为304不锈钢内外喷塑。
7、正泰电器:接触器、开关、漏电保护空气开关。
