一、设备概述

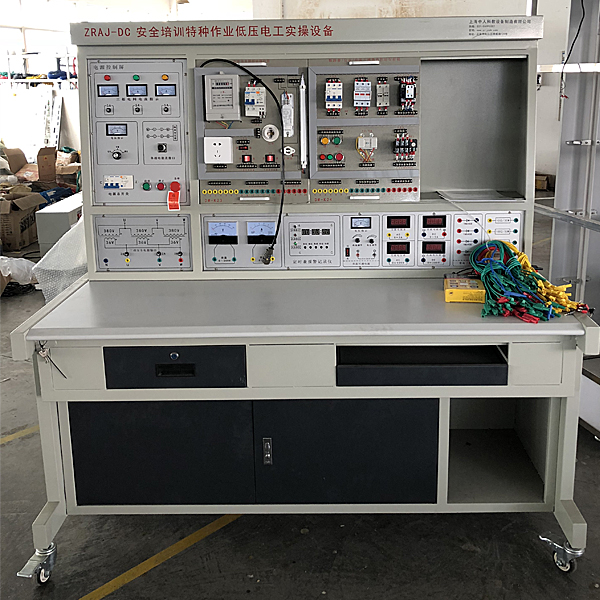

“低压电工实操培训装置”是根据《低压电工作业安全技术培训大纲及考核标准》科目二考核内容所列出的考试线路而研发的装置，通过本装置的操作，快速掌握该考核内容的实际应用技术与操作技能，该装置不仅可供学生进行技能培训，也是中专院校、技校、职校及劳动职业技能鉴定部门进行低压电工证考核培训的理想设备。
二、功能特点
1.电气控制线路元器件都装电气安装板上，操作方便、更换便捷。
2.操作屏只需三相四线的交流电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机，能满足低压电工实操技能训练的要求；
4.继电接触控制线路培训所有的元器件都通过导线引到插拔端子上，学生接线时只需在端子上进行接线，有利于保护元器件；
5.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，当培训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障培训顺利进行；
6.装置上设有三相电源输出短路保护功能，防止了学员培训时由于接线错误或误操作而发生短路损坏元器件，同时能保障培训顺利进行并节约了培训的成本。
7.与市面上的模拟器件培训设备不同，本设备均采用了真实元器件。
8.维修电工电子电机与职业资格培训考评仿真软件
本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（***多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。
低压电工培训实验台,光机电一体化实训台
实训考核装置的构成：
光机电实训装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种、计算机等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。设备需符合竞赛所要求，同时还要求具有可拓展功能，可以组成更加大型的生产模拟系统，以配合各个用户学校不同层次，不同专业的教学及培训要求。
技术参数
1. 交流电源：三相五线 AC 380V±10% 50 Hz（或单相三线220v）
2. 温度：-10～40 ℃；环境湿度：≥85%（25℃）；
3. 外形尺寸：长*宽*高=1200*800*1500 mm；
4. 整机功耗：＞1.5 kW；
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
部分实训项目：
1．气动系统的安装与调试
（1）气动方向控制回路的安装 （2）气动速度控制回路的安装
（3）气动顺序控制回路的安装 （4）气动机械手的安装
（5）气动系统气路的连接 （6）磁性开关的位置调整
（7）气动系统调试 （8）摆动控制回路的安装
