风光互补发电系统实验台,楼宇电气控制实训装置
一、 概述
ZRFG-PV03风光互补发电实训系统主要由光伏供电装置、风力供电系统、逆变 与 负载系统、监控系统组成,
风光互补发电实训系统采用模块式结构,各装置和系统具有独立的功能,可以组合成光伏发电实训系统、风力发电实训系统。
二、 设备组成

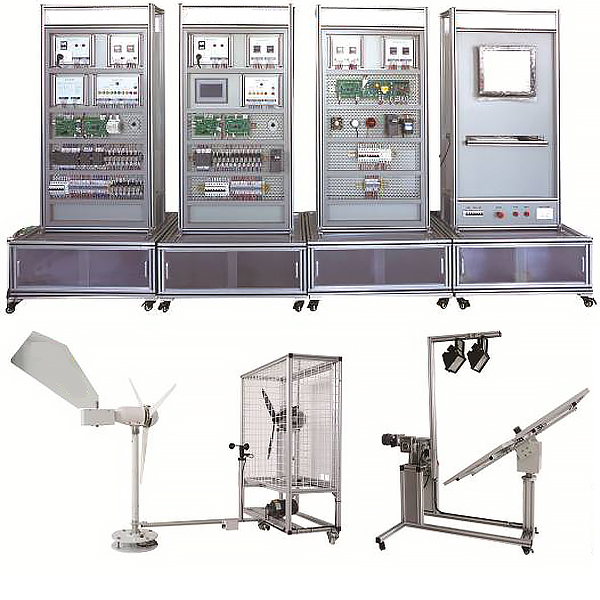

ZRFG-PV03型风光互补发电实训系统主要由光伏供电装置、光伏供电系统、风力供电装置、风力供电系统、逆变与负载系统、监控系统组成,如图1所示。ZRFG-PV03型风光互补发电实训系统采用模块式结构,各装置和系统具有独立的功能,可以组合成光伏发电实训系统、风力发电实训系统。
(1)、 设备尺寸:光伏供电装置1610×1010×1550mm
风力供电装置1578×1950×1540mm
实训柜 3200×650×2000mm
(2)、 场地面积:25平方米
三、 各单元介绍
1、 光伏供电装置
(1)、 光伏供电装置的组成
光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、直流电动机、接近开关、微动开关、底座支架等设备与器件组成,如图2所示。
4块光伏电池组件并联组成光伏电池方阵,光线传感器安装在光伏电池方阵中央。2盏300W的投射灯安装在摆杆支架上,摆杆底端与减速箱输出端连接,减速箱输入端连接单相交流电动机。电动机旋转时,通过减速箱驱动摆杆作圆周摆动。摆杆底端与底座支架连接部分安装了接近开关和微动开关,用于摆杆位置的限位和保护。水平和俯仰方向运动机构由水平运动减速箱、俯仰运动减速箱、直流电动机、接近开关和微动开关组成。直流电动机旋转时,水平运动减速箱驱动光伏电池方阵作向东方向或向西方向的水平移动、俯仰运动减速箱驱动光伏电池方阵作向北方向或向南方向的俯仰移动,接近开关和微动开关用于光伏电池方阵位置的限位和保护。
风光互补发电系统实验台,楼宇电气控制实训装置
⑴实训功能
1、本装置采用正反二面开门的离墙式威图电气控制柜,且正反面同时都可以操作,柜体中宽度能保证两个学生同时合作接线实训的需要,其外形尺寸宽×厚×高分别为:800×600×2000 mm。柜体采用厚度为国标1.5以上的优质钢板,柜门采用厚度为国标2.0以上的优质钢板并安装四块大的玻璃,学生能通过玻璃看清柜内各元器件及相应的动作,金属表面喷塑,柜体中间有二块优质环氧树脂绝缘板和相应的支架系统隔离正反两个柜体,安装板上安装智能建筑电气控制线路各实训考核模块。各元器件所有的接线端都连接至相应的专用实训接线端子上,每个接线端上都套有用电脑打印接线端名称及编号的套管,并且更换方便。被控制电机安装于电气控制柜内。
2、电气柜体正面内安装宾馆及公寓内部单相电气控制电路,主要包括宾馆客房及公寓住宅全套单相电照明及电器插座模块(含专用控制面板)同时还配备各种弱电信息模块。学生通过各种不同的线路连接,既能进行一些诸如请勿打扰电路安装等小课题的实训,也能进行一些诸如客房全套电器安装及故障设置和排除等综合性课题的实训。
3、电气柜体反面内安装智能建筑三相电气控制电路,主要包括智能建筑中各种消防、给排水、暖通、空调等系统及常用建筑设备中动力设备控制所需的各种控制电器。学生通过各种不同的线路连接,既能进行一些诸如三相电能测量,通过电流互感器测量电流,**转换开关测量进线三相电压等小课题,也能进行一些诸如二台自动喷淋泵一用一备(星/三角降压启动),及“室内消火栓加压水泵电气控制”和“自动喷水灭火系统加压水泵电气控制”全套电器按装及故障设置和排除等综合性课题的实训。
