扶梯安装维保实训装置,热水供暖循环系统综合实训装置

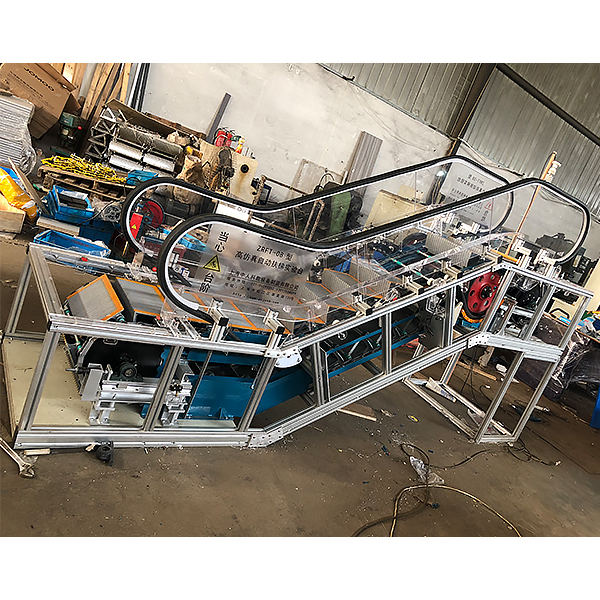

可拆装仿真扶梯模型采用铝合金型材骨架、曳引装置、蜗轮蜗杆驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。且主要转动部件轴承支撑座材料为铁。电气控制采用三菱plc系统。
一、技术参数
1、输入电源:三相四线(或三相五线)AC220V±10%,工频50Hz;
2、工作环境:环境温度为-5℃~+40℃,相对湿度<85%(25℃);
3、整机容量:≤2.5kVA;
4、整体尺寸:4350mm(长)×1200mm(宽)×2520mm(高);
实验台主体:4350mm×1200mm×820mm
控 制 台:1200×750×1210mm(长*宽*高);
5、提升高度:600mm;
6、梯级运行速度 0.5m/s;
7、载能力:200KG;
8、方式:PLC可编程控制,变频节起动/运行;
9、监控系统:电压、电流工况实时监控;
10、保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。
11、安全装置:曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。
扶梯安装维保实训装置,热水供暖循环系统综合实训装置
一、产品概述
“热水供暖循环系统综合实训装置” 以智能仪表为控制核心,上位机组态软件作为监控界面,实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成,并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备,可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
二、技术性能
1. 输入电源:三相四线~380V±10% 50Hz
2. 工作环境:温度 -10℃~+40℃;相对湿度<85%(25℃) 海拔<4000m
3. 装置容量:<10kVA
4. 设有电压型漏电保护、电流型漏电保护、接地保护,安全符合相关国家标准。
三、系统配置
1. 实训台
实训台采用不锈钢拼合结构,整个供暖系统布置在网孔板上。
2. 热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下:
(1)电热水锅炉
额定功率:9kW
