注：可单独配备plc，也可与PLC实训装置配合使用
设备结构：

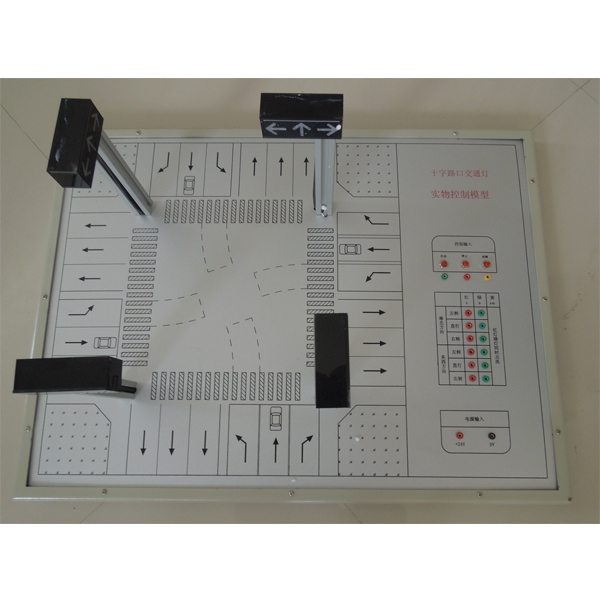

立体交通灯实训模型为金属结构，实训考核装置模块的I/O 端子、各常用模块与的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
技术参数
电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*220mm
部分实训项目：
1．电气控制电路的安装与PLC编程
（1）交通灯控制电路的连接与程序编写
（2）交通灯组合控制电路的连接与程序编写
3．自动控制系统的安装与调试
（1）交通灯闪烁的控制与调试
（2）两个个交通灯闪烁的控制与调试
（3）多个交通灯闪烁的控制与调试
（4）定时交通灯闪烁的控制与调试
（5）多个定时交通灯闪烁的控制与调试
交通信号灯PLC控制实验装置,扶梯安装维保实验装置
可拆装仿真扶梯模型采用铝合金型材骨架、曳引装置、蜗轮蜗杆驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。且主要转动部件轴承支撑座材料为铁。电气控制采用三菱plc系统。
一、技术参数
1、输入电源：三相四线（或三相五线）AC220V±10%，工频50Hz；
2、工作环境：环境温度为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、整体尺寸：4350mm（长）×1200mm（宽）×2520mm（高）；
实验台主体：4350mm×1200mm×820mm
控 制 台：1200×750×1210mm（长*宽*高）；
5、提升高度：600mm；
6、梯级运行速度 0.5m/s；
7、载能力：200KG；
8、方式：PLC可编程控制，变频节起动/运行；
9、监控系统：电压、电流工况实时监控；
10、保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
11、安全装置：曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。
二、主要组成部件
1、驱动装置：驱动装置主要由驱动链轮、梯级链轮、扶手驱动链轮、主轴及制动轮或棘轮等组成。该装置从驱动机获得动力，经驱动链用以驱动梯级和扶手带，从而实现扶梯的主运动，并且可在应急时制动，防止乘客倒滑，确保乘客安全。该装置装配在上平台(上部桁架)中。
2、张紧装置：张紧装置由梯链轮、轴、张紧小车及张紧梯级链的弹簧等组成。张紧弹簧可由螺母调节张力，使梯级链在扶梯运行时处于良好工作状态。当梯级链断裂或伸长时，张紧小车上的滚子精确导向产生位移，使其安全装置(梯级链断裂保护装置)起作用，扶梯立即停止运行。
