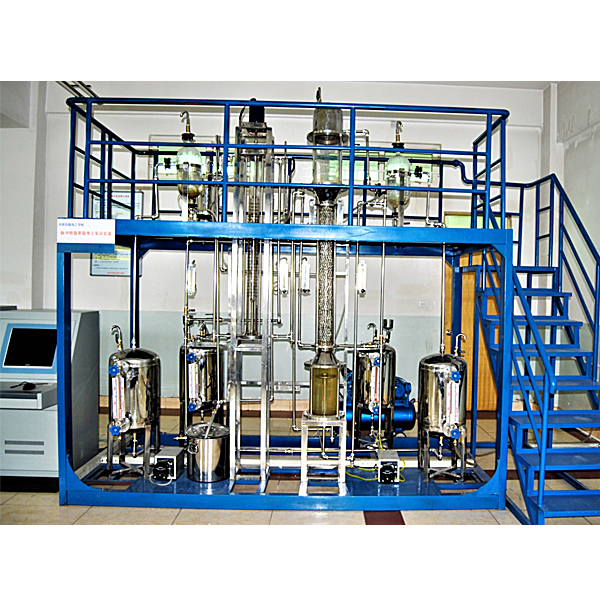

一、脉冲/转盘萃取单元操作实训装置系统的组成及特点
1、框架\楼梯\护栏：框架长×宽×高：约3000×1500×3500mm，楼梯宽度700mm。设备总安装尺寸：3700×1500×3500mm。整机采用钢质安装框架（两层设计，一层平面方便操作、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处理。紧固件：与法兰，阀门，框架，楼梯，护栏，支架配合。
2、系统由脉冲/转盘萃取双萃取单元操作实训装置对象组成，所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。塔节采用优质无机玻璃制作，视觉效果好，脉冲萃取塔塔体：玻璃主体，硬质玻璃φ125×1200mm；上、下扩大段不锈钢φ200×500mm；填料为不锈钢φ16 mm扁环。转盘萃取塔径 ф85×1500mm，不锈钢动/静环。
3、萃取塔萃余分相罐采用特制的高硼硅玻璃可视萃余分相罐，萃余分相现象清晰可见。装置运行介质为煤油—苯甲酸—水物系，萃取轻相物料可循环使用。
4、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。系统也可采用DCS控制系统。
萃取塔操作单元实验台,可编程控制与变频器实训装置
一、概述
本装置集变频控制、plc编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种教材，从中精选**典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。
二、特点
1．装置采用组件多结构 更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2．PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
3．采用西门子可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
4．组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
5.基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。
