1.1产品概述：

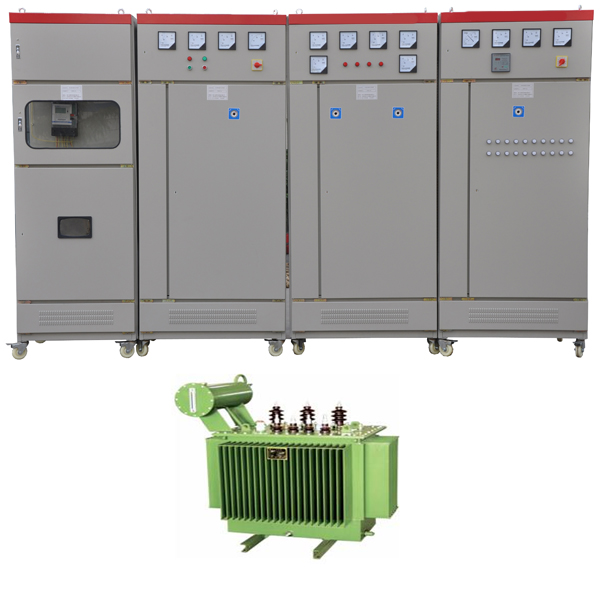

该实训装置主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铝排、隔离开关、**低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于**维修电工的实训考核。
1.2技术参数：
工作电源：三相五线 380V±5% 50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
外形尺寸：660×600×2300mm
额定电流：100A
工作环境：温度0℃～50℃
相对湿度35～85% 海拔＜4000m
1.4产品结构：
所有柜体均采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。柜子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
1.5基本配置及详细说明：
|
序号 |
设备名称 |
设备型号 |
设备规格 |
单位 |
数量 |
|
1 |
电力变压器 |
50KVA |
S9系列 |
台 |
1 |
|
2 |
计量控制实训柜 |
600×600×2300mm |
台 |
1 |
|
|
3 |
进线控制实训柜 |
800×600×2300mm |
台 |
1 |
|
|
4 |
电容补偿实训柜 |
800×600×2300mm |
台 |
1 |
|
|
5 |
出线控制实训柜 |
800×600×2300mm |
台 |
1 |
|
|
6 |
三相异步电机 |
1.1KW 380V |
台 |
1 |
|
|
7 |
实训指导书 |
份 |
1 |
低压配电系统实训装置,气浮溶气实训装置
一、实验目的：
气浮实验是研究比重近于1或小于1的悬浮颗粒与气泡粘附上升。
通过本实验，希望达到下述目的：
1、进一步了解和掌握气浮净水方法的原理及工艺流程；
2、掌握气浮法设计参数“气-固比”及“释气量”的测定方法及整个实验的操作技术。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量0.3m3/h，
3、处理效率：悬浮物去除率达95%以上。
4、溶气系统：溶气压力0.3~0.5MPa，
5、气泡颗粒大小直径为20-30μm ，
6、含气体积比≥3%，
7、释气量与饱和值比＞0.9。
8、回流比30%
9、溶气罐参数为；Ø100×800mm、304不锈钢材质、工作压力0.3-0.5Mpa（可调）、容积13L；
10、设计进、出水、浊度等：
进水: 浊度：50°～100° 出水：5°～15°
进水: 颗粒杂质：20～80mg/L 出水：2～8 mg/L
进水: pH 6～9 出水：6～9
11、装置外形尺寸：长×宽=1200mm×400mm×1700mm
