一、技术参数
1、输入电源：单相三线 AC220V±10% 50Hz；
2、交流带减速调速电机200W
3、电机转速1500r/min
4、插刀m=2.5 z=30
5、毛坯件：Φ82×20，材料要求为工业蜡。
6、外形尺寸：1000×700×1250mm
二、实验目的
1、了解插齿机教学模型各种传动副的结构特点和用途，加深对各种类型的机械传动的感性认识和理论认识；
2、通过拼装对比分析不同的传动特点，提高学生动手能力和创新意识，培养学生工程实践
能力和创新能力。
3、加深对范成法加工齿轮的理解
三、性能特点：

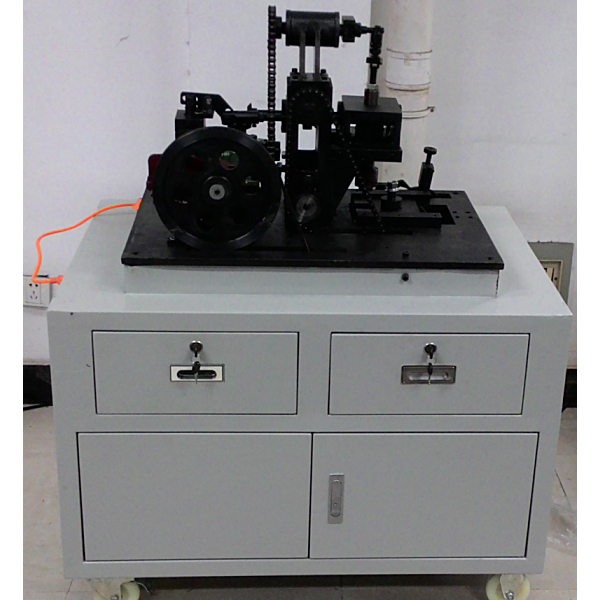

1、本实验装置由：让刀组合、单级直齿圆柱齿轮减速器组合、涡轮握杆减速器组合、分流组合、刀具上下运动组合、刀具旋转组合、工件旋转组合、支撑柜体等八大部分组成。
2、塔底式蜗轮蜗杆减速器传动模块：要求具有多种基本的传动机构,如：螺旋齿轮机构、直齿圆锥齿轮机构、凸轮机构、曲柄滑块机构、曲柄摇杆机构、棘轮机构,以及带传动、链传动、滑键配合等，可以组成插齿机床的传动系统，形成互相协调配合的范成运动、切削运动、进给运动、让刀运动，共五条传动路线。
插齿机传动实训装置,曲柄滑块实验台
ZRJX-HKA型
该实验台完全以《机械原理》教科书中实例一牛头刨床机构进行实物模拟仿真，可作牛头刨床机构速度、加速度仿真和实测实验，及速度波动调节实验。所做仿真和实测曲线与教科书中实例完全一致。加深学生对平面机构速度分析和速度波动调节两章内容的理解。
该实验配置适应高速动态参数采集的AD卡和采用微电脑控制进行数据处理并打印实验结果，使学生掌握现代动态参数测试技术。
一、 实验内容
1. 平面机构运动分析实验
2. 机械系统动力学仿真实验
3. 机械系统速度波动调节实验
二、 主要技术参数
1、电机功率：90W
2、调速0～280转/分
3 、光栅角位移传感器：1000栅
4、直线位移传感器：160L
5、外型尺寸：600×380×460mm
6、重量：45Kg
三、 性能特点
1. 该实验台有负载器，可完全模拟牛头刨床刨刀的受力情况－正行程作用恒定载荷，反行程空载。
2. 该实验台为综合实验台，即可作平面机构运动分析实验，又可作机械系统动力学测试仿真实验和速度波动调节实验
3. 该实验台装有大小飞轮各一个，可通过不加飞轮和更换飞轮，比较速度波动调节效果
