一、 概 述
--我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。

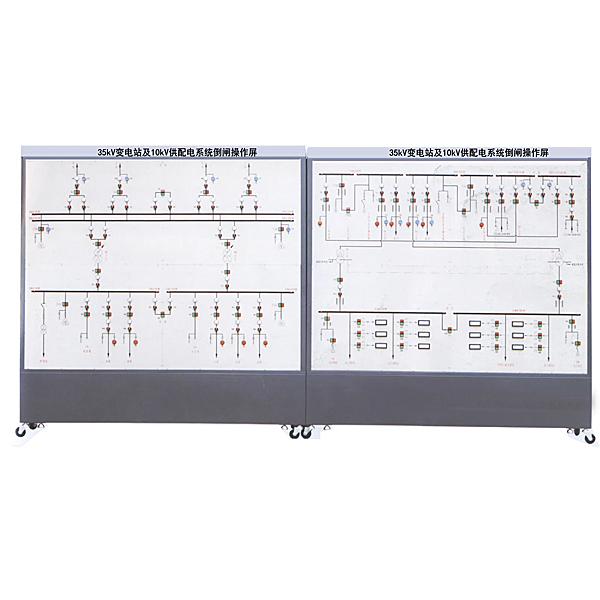

“35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。
二、 特 点
1. 真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境
2. 模块化设计：装置以单片机或plc为核心，将开关的组合模块单元化设计,可扩展性强
3. 形象性:装置配置了有声光系统,可以有效提高实训、考核效果
4. 软硬结合：装置配有后台软件，客户可选购实现遥测、遥控
三、 技术指标
1. 输入电源：单相三线～220V±10% 50HZ
2. 工作环境：温度-10℃～+50℃
3. 装置容量：＜1.5kVA
4. 外形尺寸：4000mm×2200mm×500mm
变电站及10kV供配电系统倒闸实验台,自由沉淀实训台
一、实验目的：
沉淀是水污染控制中用以去除水中杂质的常用方法。沉淀可分为四种基本类型：即自由沉淀、凝聚沉淀、成层沉淀、压缩沉淀。自由沉淀用以去除低浓度的离散性颗粒如砂砾、铁屑等。这些杂质颗粒的沉淀性能，一般都要通过实验测定。
本实验采用测定沉淀柱底部不同历时累计沉泥量方法，找出去除率与沉速的关系。
通过本实验希望达到下述目的：
1、 初步了解用累计沉泥量方法计算杂质去除率的原理和基本实验方法；
2、 比较该方法与累计曲线（或重深分析曲线）法的共同点；
3、加深理解沉淀的基本概念和杂质的沉降规律。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、沉淀柱直径:100mm×1700mm
3、装置外形尺寸：800 mm×700 mm×2500 mm数量：6组 (根)、
4、工作电源：AC220V±10%、50Hz，单相三线制，功率220W，安全保护：具有接地保护、漏电保护、过流保护；、
三、主要配置：
1、沉淀柱6套（包括标尺）：透明有机玻璃材质、壁厚6mm，Φ100mm×1700mm，沉淀柱上设溢流管、取样管、进水及放空管各一个；
2、原水箱1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
4、304不锈钢潜水泵1台：额定流量25L/min、额定扬程5m、额定功率150W；
5、布水管道阀门6套（UPVC给水管阀）；
