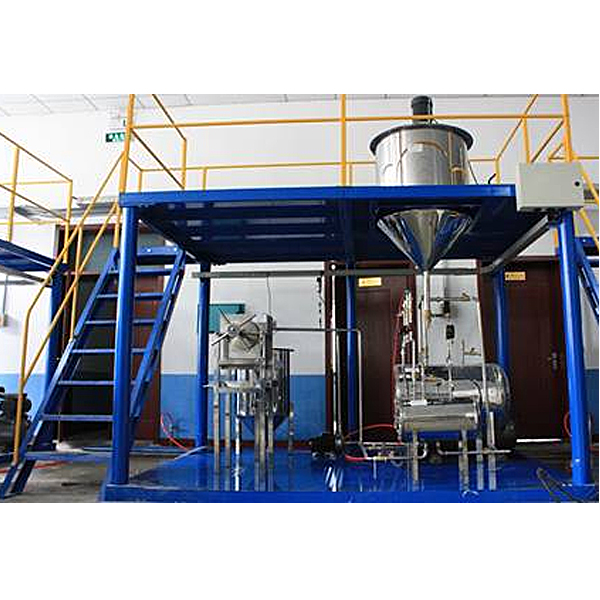

一、过滤单元操作操作实训装置系统的组成及特点
1、设备框架：长*宽*高：约3700*1500*3000，上层及下层平台主骨架用8#槽钢，辅助骨架用4#角钢，4个安装支柱用Φ89*3钢管。平台板用δ3扁豆型花纹板。楼梯放在框架左侧，楼梯骨架用4#角钢，楼梯板用δ3扁豆型花纹板。护栏竖式安装柱用30×30×δ1.5方钢管，横向管用Φ25*δ1.5钢管。
2、系统由过滤单元操作操作实训装置对象组成，所有不锈钢设备均进行不锈钢精细抛光处理，体现整个装置的工艺完美性。
3、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方式就地进行独立测控，完成各实训项目。
4、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练，同时可满足化工工艺专业**工、技师、**技师培训大纲的教学及培训要求。
板框过滤器操作实验台,电气控制综合实训台
一、主要特点：
1、模块化设计，主机模块中，所有输入输出端口都通过导线连接到实验板上，各实验模块都有独立的输入、输出、公共端。用户可方便扩展自己的模块。
2、直流电机和继电器、传感器使用实物产品，提高了实验的真实性和实用性。
3、配备MCGS工控组态软件，可直观地进行plc的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，使学生很快就能适应现场的实际操作。
4、这里学生可以了解掌握变频器的结构、原理，变频器的安装与接口端子的使用、变频器与PC机的通信、变频器与触摸屏的通信、变频器自身参数的设置，及变频器中电机运行参数（加速、减速、变速、力矩控制）的设置与优化。
当程序调试完成，可单独使用触摸屏来控制变频系统，触摸屏提供了图形方式的人机界面，可以改变变频器参数，控制变频器运行。
5、基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。
二、技术参数：
1、输入电源：三相四线：~220V ±10％ 50Hz ，输出电源24V、2A.
2、工作环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m
3、安全保护：本实验装置带有漏电保护开关，具有漏电压，漏电流自动切断电源等功能。
4、PLC主机：采用西门子S7-smart200系列SR30输入18点、输出12点。
5、变频器主机：采用西门子V20 / 0.37KW，配有BOP 面板。
6、触摸屏：采用昆仑通态7寸彩色触摸屏
