消防联动控制中心及灭火实验装置,平面机构组合实验装置
一、系统概述
消防联动控制中心及喷淋灭火系统实训装置依据《建筑消防设计规范》进行标准设计,该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统、消火栓系统典型结构,能够完成火灾探测,火灾报警,现场灭火,气体灭火报警等演示实训项目和消防管理中心,同时还能清楚地展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解。
喷淋系统与联动控制中心系统实现联网控制,探测器与联动中心联接实现手自动控制;气体灭火报警系统与操作管理中心的联接,同时与广播电话中心联网,完全实现智能化大楼设计,掌握建筑物内部主要灭火设备的应用,熟悉楼宇消防中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,了解消防控制中心的联动操作与设置,广播电话中心的控制与操作设置,了解现代建筑消防联动设备系统原理和调试,熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的实训教学。
二、产品特点
(1)具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵;
(2)本身自带控制器,可实现本地控制,也可实现消防报警联动控制;
(3)模型框架和水箱等主要部件全部使用不锈钢器件;
三、技术参数及配置
基本配置及参数
1、喷淋灭火系统配置

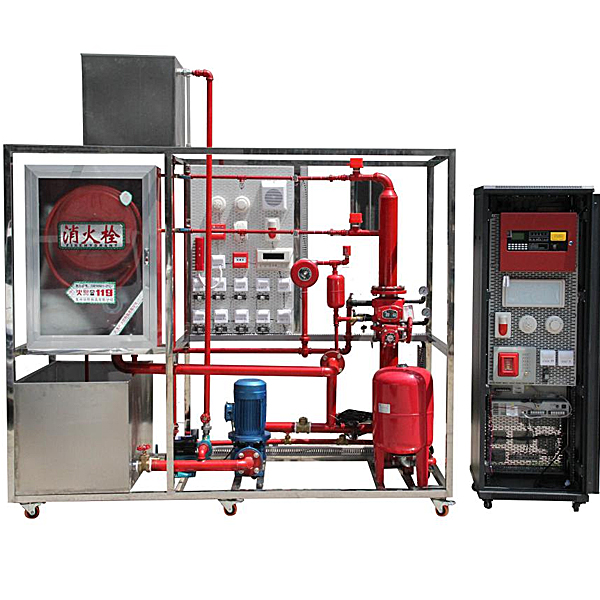

模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,模拟两层大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。
2、消火栓设备
(1)由水枪、水带、消火栓组成。稳压装置主要由小进口气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置,其中由消火栓水泵机组构成一套消防栓喷淋系统。
(2)给水管网,由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料,满足消防给水系统规定的承压能力;
消防联动控制中心及灭火实验装置,平面机构组合实验装置
一、 主要技术参数:
1、直流电机功率:125W;
2、工作转速:0-200 rpm;
3、光栅角位移传感器一个:GFJ-7-5V/1000P,转速:1000栅/转;
4、直线位移传感器一个:WYDC-200L,量程L=200mm,精度:0.5%;
5、连杆在132-316mm范围内有级可调;安装孔间距:23mm
导杆在220-266mm范围内有级可调;安装孔间距:23mm
摇杆在156-219mm范围内有级可调;安装孔间距:23mm
6、带传动 传动比为1:1.5;
7、链传动 传动比为1:1;
8、齿轮有三种:m=2 Z1=25 Z2=75 Z3=100
9、外形尺寸: 1140×600×1360mm;
10、重量:85k
二、并提供以下19种拼装方案:
(1).曲柄摇杆机构 ( 2).曲柄导杆摇杆机构
(3).曲柄对心滑块机构 ( 4) .曲柄偏心滑块机构
(5).曲柄导杆对心滑块机构 (6) 曲柄导杆偏心滑块机构
(7).凸轮机构 (8)槽轮机构
( 9).齿轮-曲柄摇杆-棘轮机构 (10).链-齿轮传动
( 11).曲柄摇杆-齿轮齿条机构 (12).不完全齿轮机构
( 13).齿轮-曲柄摇杆机构 (14).齿轮-曲柄导杆对心滑块机构
(15)齿轮-曲柄导杆偏心滑块机构 (16).齿轮-曲柄滑块(牛头刨床)机构
(17.)齿轮-导杆摇杆机构 (18)插齿机机构
